Hammasrihma pinge kontrollseade

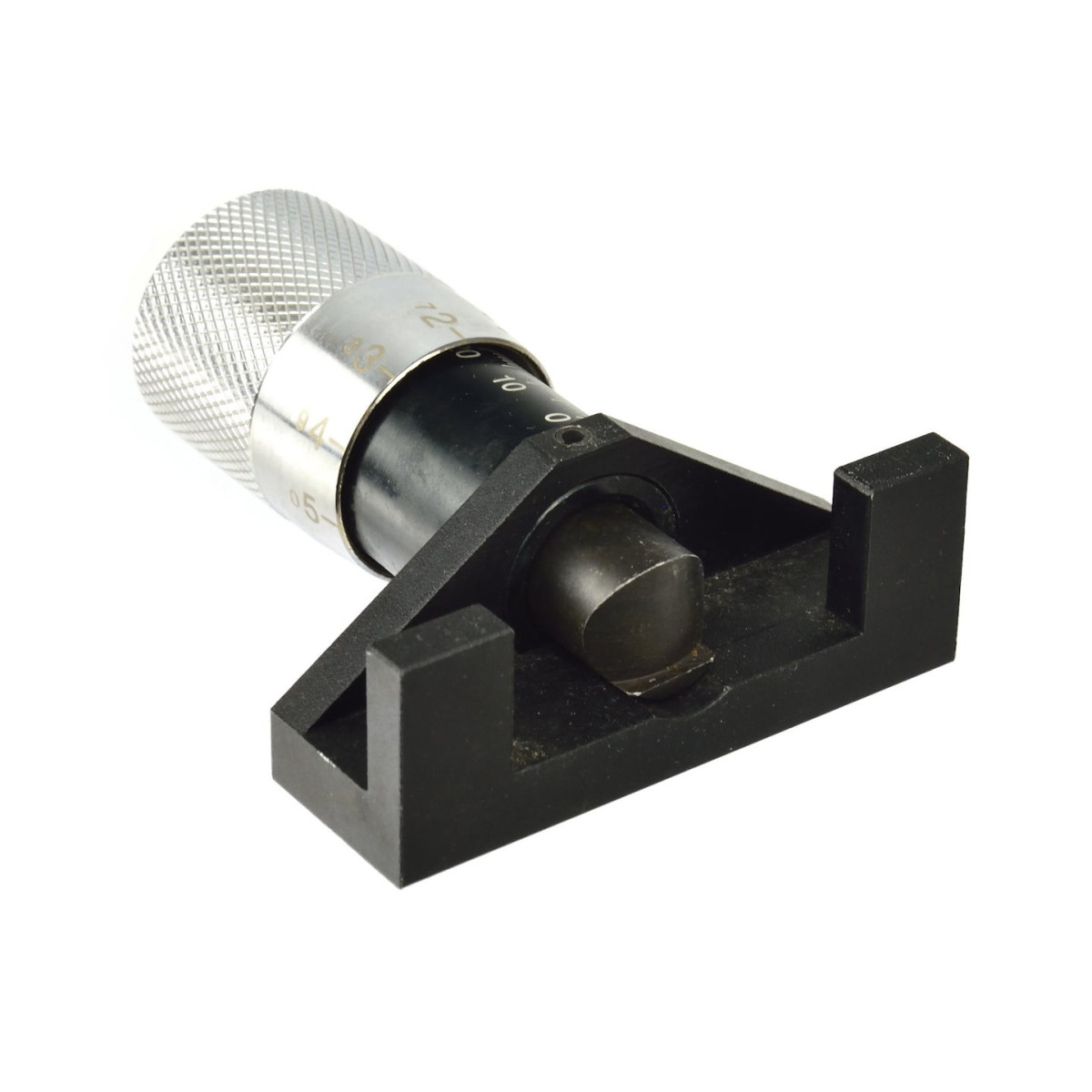

Seadme kirjeldus:

Seade on mõeldud hammasrihma pinge kiireks kontrollimiseks. Universaalne kontrollseade võimaldab mõõta erineva laiuse ja kõrgusega hammasrihmade pinget kõikjal, kus rihma läbipaine on määratud millimeetrites [mm] kindla koormuse [N] korral. Sellise teabe annavad sõidukitootjad või see on kättesaadav erialakirjanduses, näiteks AUTODATA-s.

Peamised eelised:

• Universaalne kasutus: sobib erineva laiuse ja kõrgusega hammasrihmade pinge kontrollimiseks.
• Kiire mõõtmine: võimaldab hammasrihma pinget tõhusalt kontrollida.
• Täpne seadistamine: pöördnupu abil saab määrata soovitud koormuse.
• Selge näit: kaks skaalat võimaldavad lugeda koormuse ja rihma läbipainde väärtusi.

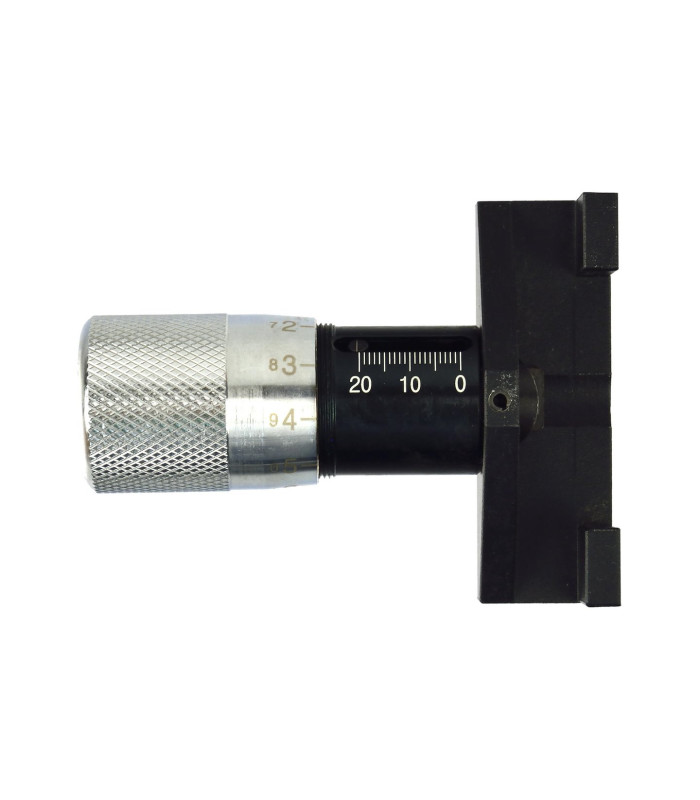

Seadmel on kaks skaalat. Seadme suurem skaala vastab pöördnupu suuremale skaalale ning seadme väiksem skaala pöördnupu väiksemale skaalale.

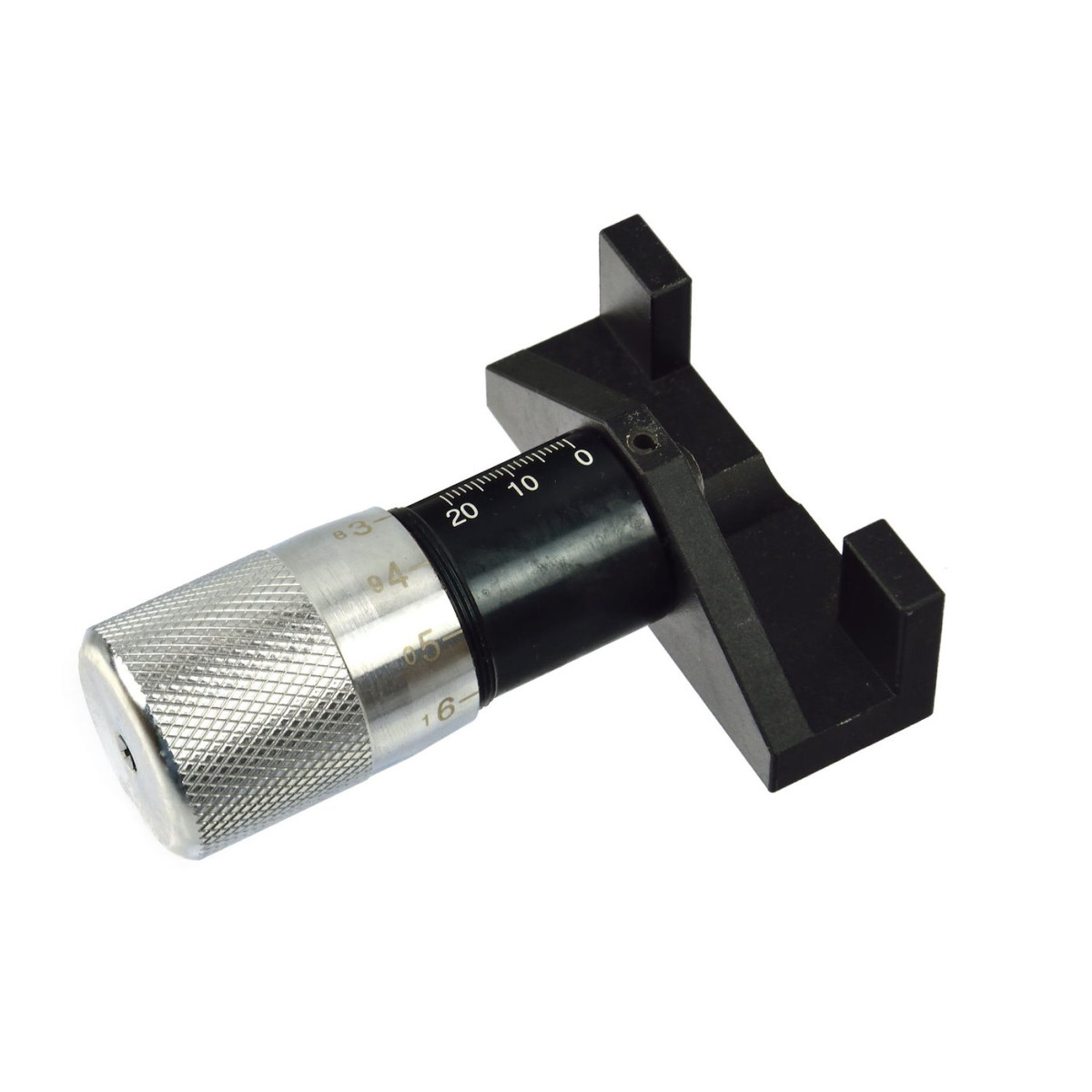

1. Pöördnupp on mõeldud soovitud koormuse seadistamiseks. Seadme skaala näitab täisühikuid ja pöördnupu skaala kümnendikühikuid.

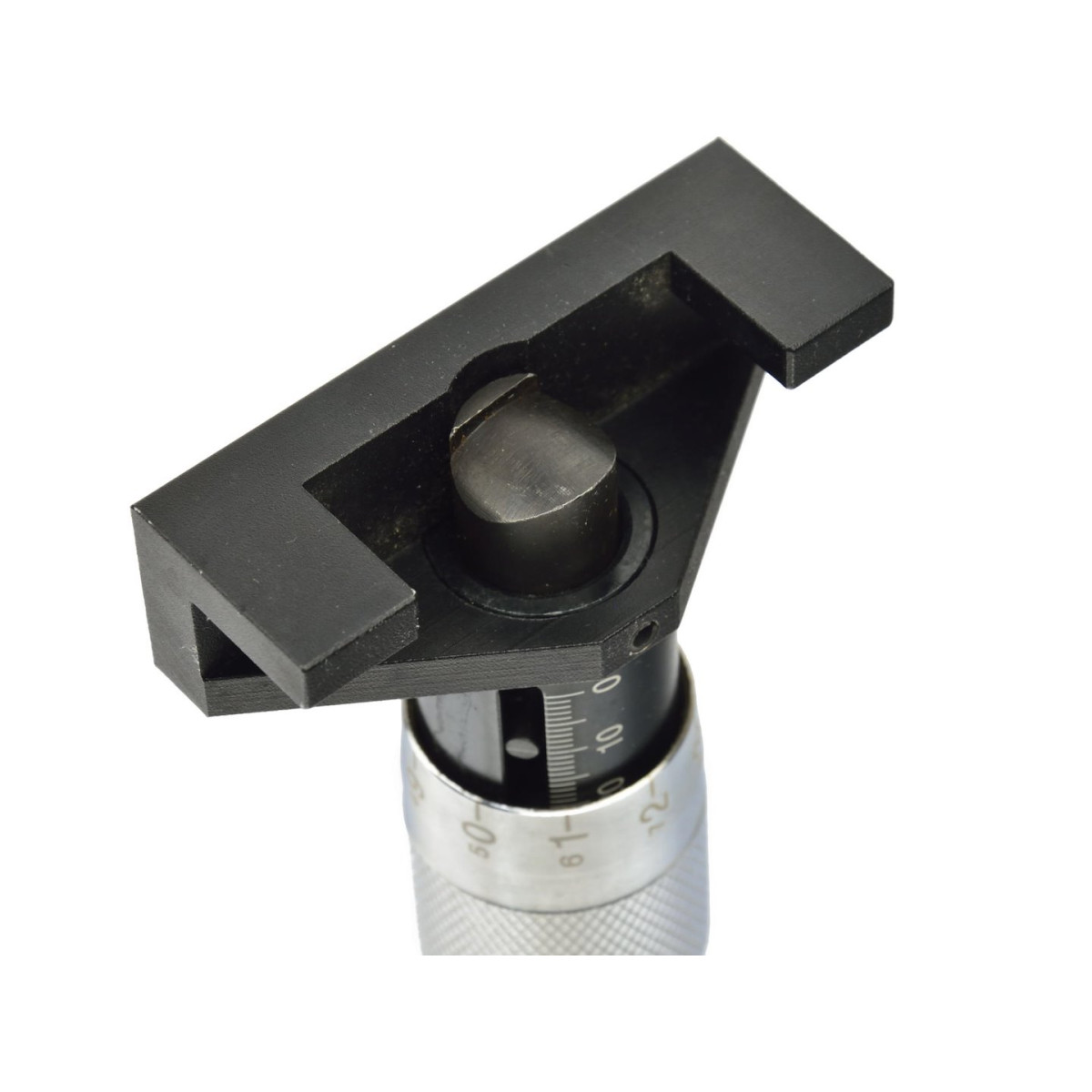

2. Mõõteotsik.
3. Rihma läbipainde skaala – tegelikku läbipainet näitab liikuv tihvt.
