VHF/UHF antennisignaali summeerija TELMOR ZWR-210DC

VHF/UHF antennisignaali summeerija TELMOR ZWR-210DC

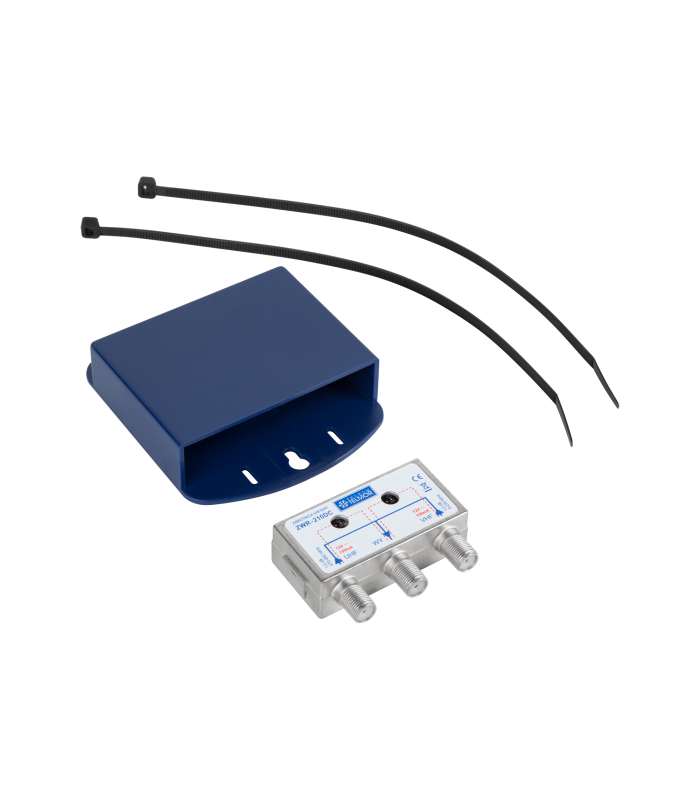

ZWR-210DC on antennisignaali summeerija, millel on kaks sisendit: VHF ja UHF, ning üks väljund. Seade ühendab VHF- ja UHF-teleantennide signaalid üheks väljundsignaaliks.

Peamised eelised

• Lai töösageduste vahemik: FM/VHF 47–230 MHz ja UHF 470–790 MHz.
• Alalisvoolu läbiviik: võimaldab toitepinget edastada sõltumatult kummalegi antennisisendile ning vajaduse korral selle välja lülitada.
• Paindlik kasutus: sobib antenni eelvõimendite toiteks.
• Tugev konstruktsioon: mehaaniliselt vastupidav ehitus tagab töökindluse.
• Mastile paigaldamine: seadet saab paigaldada antennimasti külge, kui see on eelnevalt paigutatud pritsmekindlasse MSA-tüüpi korpusesse.

Tehnilised andmed

• Töösagedusribad: FM, VHF, UHF
• Töösageduste vahemikud: 47–230 MHz ja 470–790 MHz
• Sisendite arv: 1 (VHF+FM) ja 1 UHF
• Väljundite arv: 1
• DC-läbiviik: jah
• DC-läbiviigu väljalülitamise võimalus: jah
• Toote mõõtmed: 60 x 58 x 19 mm
• Mastikorpuse mõõtmed: 85 x 105 x 26 mm
• Netokaal koos mastikorpusega: 0,14 kg

Toitepinge edastamiseks sisendist VHF- ja UHF-väljunditesse ning antenni eelvõimendite toiteks tuleb paigaldada ühendussild vastavale kontaktliistule, millele pääseb ligi korpuses oleva ava kaudu. Passiivsete antennidega kasutamisel tuleb ühendussillad kontaktliistudelt täielikult eemaldada. Mastile paigaldamiseks tuleb ZWR-210DC esmalt asetada MSA-tüüpi pritsmekindlasse korpusesse.
