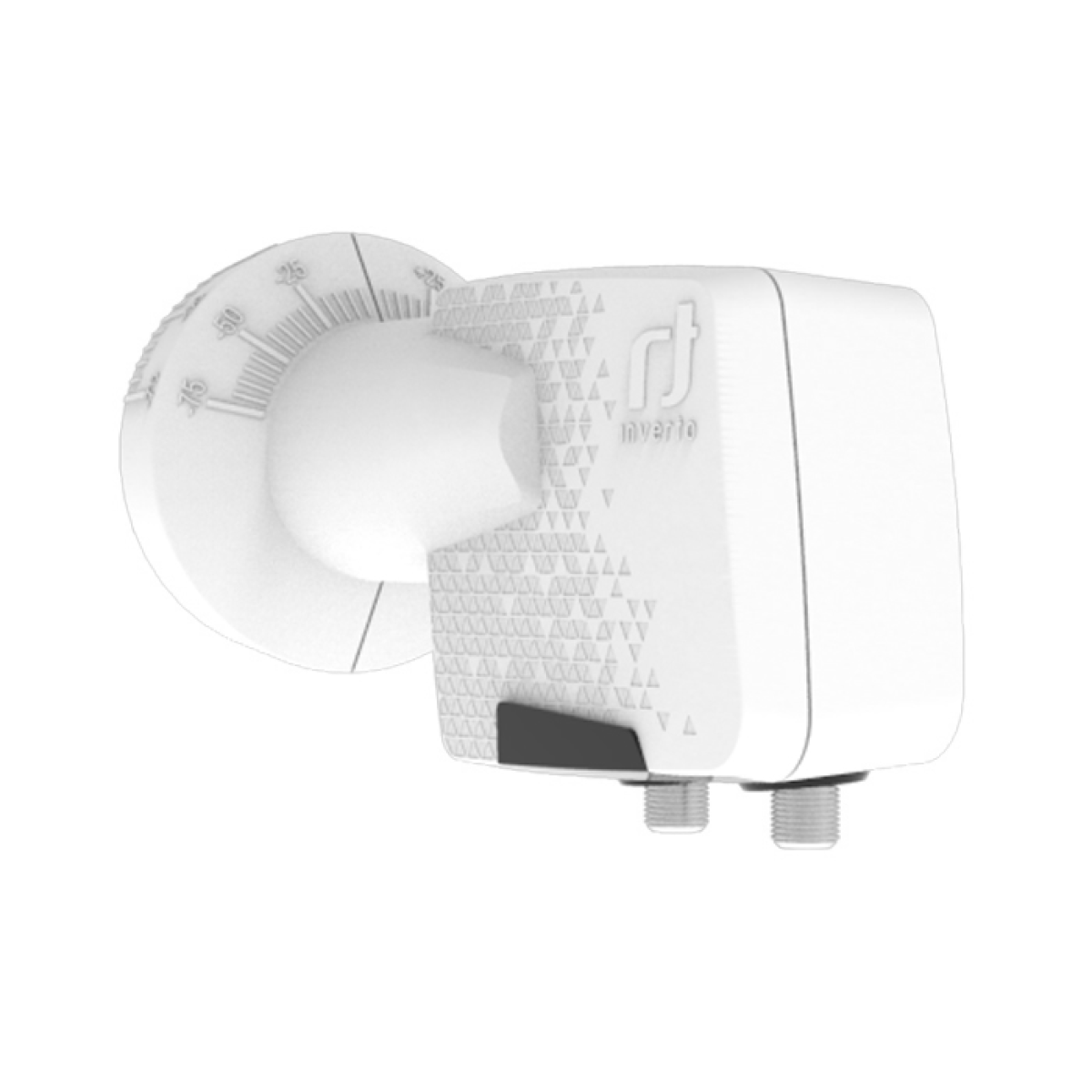

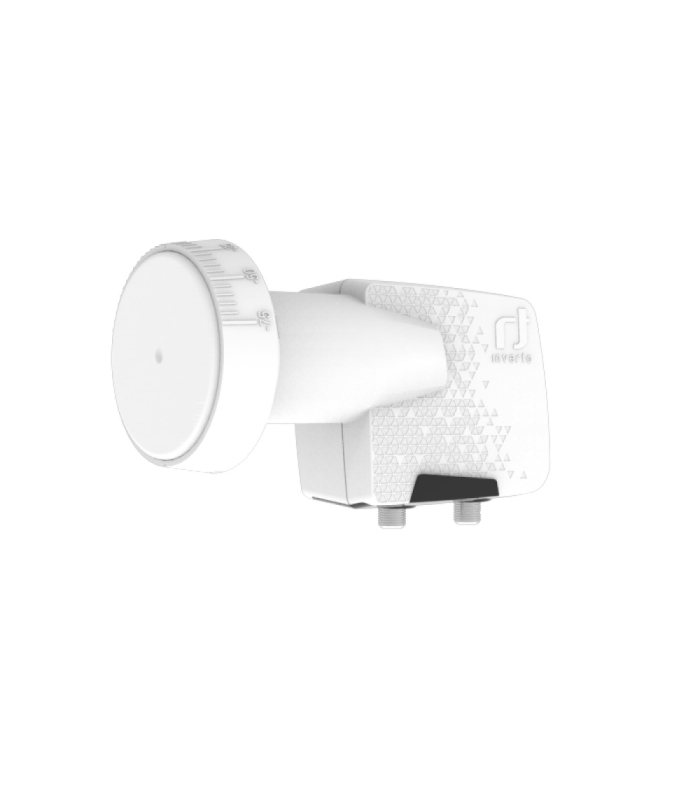

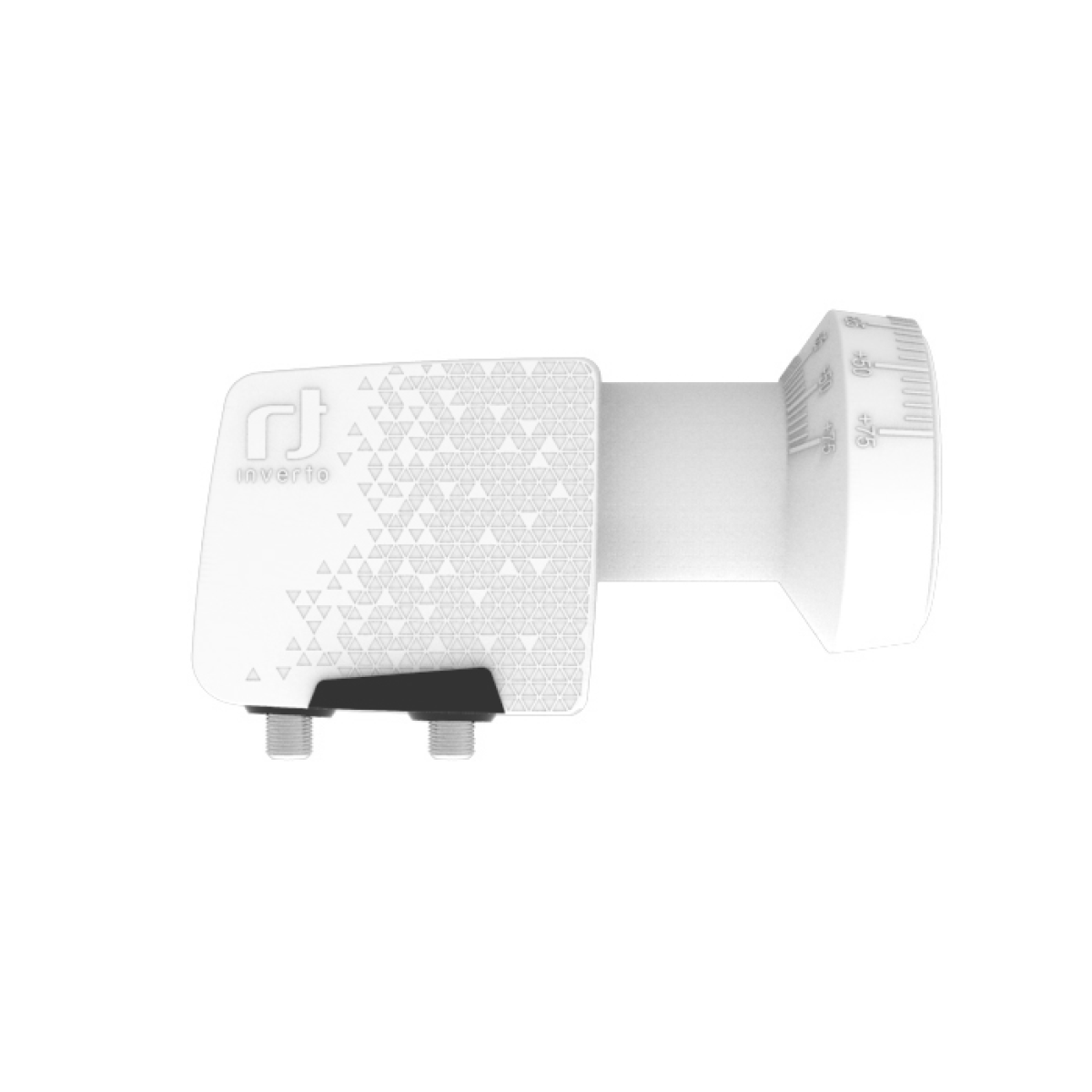

Twin-konverter INVERTO Home Pro

Twin-konverter INVERTO Home Pro

INVERTO Home Pro twin-konverter on mõeldud satelliidisignaali vastuvõtuks ja sageduse teisendamiseks. Seade töötab laias sisendsageduste vahemikus ning tagab stabiilse signaaliedastuse satelliittelevisiooni süsteemides.

Toote eelised

• Madal müratase: tüüpiline mürategur on 0,3 dB ja maksimaalne 0,7 dB.
• Lai sagedusvahemik: sisendsagedus 10,7 GHz–12,75 GHz ja väljundsagedus 950 MHz–2150 MHz.
• Stabiilne töö: lokaalse ostsillaatori sagedus on 9,75 GHz madalal sagedusel ja 10,6 GHz kõrgel sagedusel.
• Suur konversioonivõimendus: vähemalt 55 dB.
• Täpne signaaliedastus: kujutise summutus on vähemalt 40 dB ning ristpolarisatsiooni isolatsioon tüüpiliselt 22 dB.
• Usaldusväärne kasutamine: töötemperatuurivahemik on −30 °C kuni +60 °C.
• Lihtne ühendamine: väljund kasutab naissoost F-tüüpi pistikut ja väljundtakistus on 75 Ohm.

Tehnilised andmed

• Sisendsagedus: 10,7 GHz–12,75 GHz
• Väljundsagedus: 950 MHz–2150 MHz
• Madala sageduse LO: 9,75 GHz
• Kõrge sageduse LO: 10,6 GHz
• Mürategur: 0,3 dB tüüpiliselt, 0,7 dB maksimaalselt
• LO sageduse täpsus temperatuuril 25 °C: maksimaalselt ±500 kHz
• LO temperatuurinihe: maksimaalselt ±1,0 MHz
• LO mürafaas sagedusel 10 kHz: maksimaalselt −80 dBc/Hz
• Konversioonivõimendus: vähemalt 55 dB
• Võimenduse erinevus kogu sagedusribas: ±4 dB
• Kujutise summutus: vähemalt 40 dB
• 3. järgu intermodulatsioon, ICP3: vähemalt 10 dBm
• 1 dB kompressioonipunkt väljundis: vähemalt 0 dBm
• Ristpolarisatsiooni isolatsioon: tüüpiliselt 22 dB
• Ca juhtsignaal, V: 11,0–14,0 V
• Cb juhtsignaal, H: 16,0–20,0 V
• Cc juhtsignaal ribade ümberlülituseks: 22 kHz ±4 kHz, 0,4–0,8 V pp
• Väljundi VSWR: 2,5:1
• Ribasisene kõrvalsignaali tase: maksimaalselt −60 dBm
• Voolutarve: maksimaalselt 120 mA pingel 11 VDC–20 VDC
• Väljundtakistus: 75 Ohm
• Väljundühendus: F-tüüpi, emane
• F/D Dish suhe: 0.6
• Kaal: 218 g
