Signaalijaotur TELMOR RS-2 2X 2.4G DC

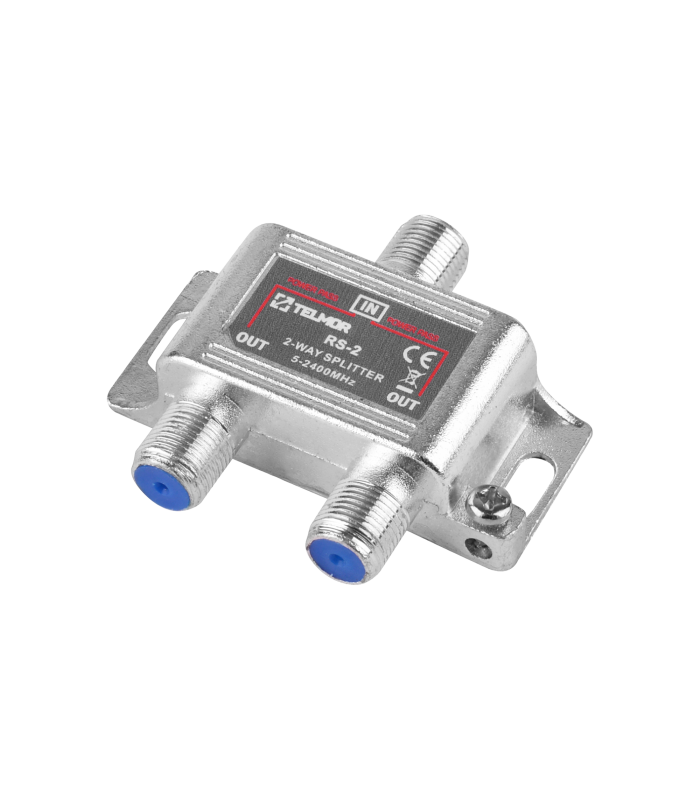

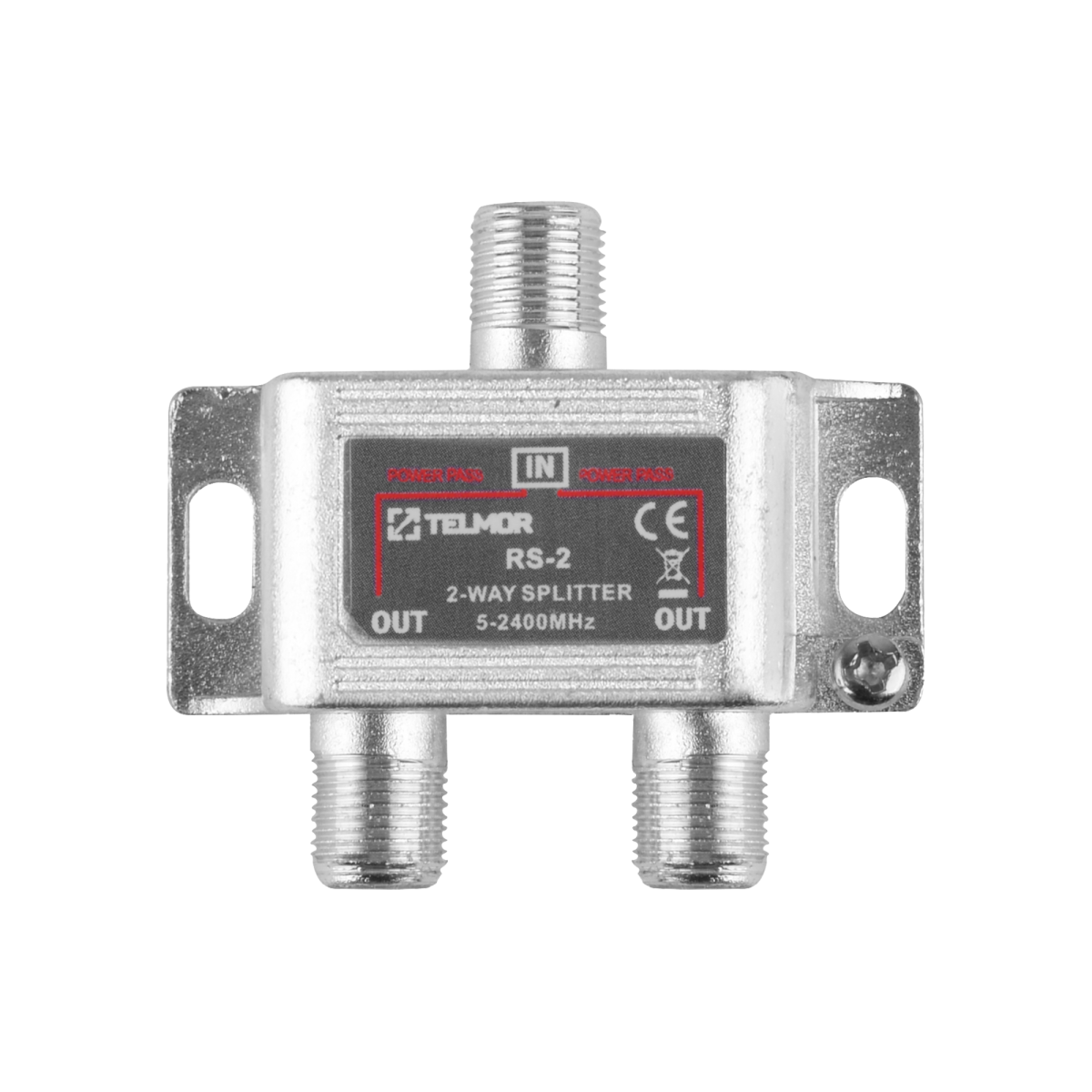

TELMOR RS-2 signaalijaotur

TELMOR RS-seeria splitterid on loodud RTV- ja SAT-paigaldiste jaoks. Erinevalt tavapärastest RTV-jaoturitest hõlmab see seeria ka SAT-signaalide sagedusvahemikku 950–2150 MHz ning WideBand-SAT-signaale sagedusvahemikus 250–2400 MHz.

Toote eelised

• Lai sagedusvahemik: 5–2400 MHz, sobib RTV-, SAT- ja WideBand-SAT-signaalide jaotamiseks.
• Ühilduvus: sobib DVB-T2, DVB-S2 ja DVB-S2X süsteemidele.
• Toitepinge edastamine: võimaldab edastada pinget koaksiaalkaabli kaudu näiteks SAT-LNB, eelvõimendiga maapealse antenni või mastivõimendi toitmiseks.
• Pinge liigub väljunditest sisendisse, kuid väljundite vahel pinget ei edastata.
• Tugev korpus: kvaliteetne valatud korpus on kaetud vase ja tsingi sulamiga.
• Varustatud F-emaspistikutega.
• Varjestus: klass A, EMI/RFI näitaja üle -120 dB.

Tehnilised andmed

Maksimaalne läbivkadu sisendi ja väljundi vahel:

• 5–40 MHz: 4,5 dB
• 41–470 MHz: 4,6 dB
• 470–1350 MHz: 5,5 dB
• 1350–2000 MHz: 6,0 dB
• 2000–2400 MHz: 6,5 dB

Minimaalne isolatsioon väljundite vahel:

• 5–40 MHz: 18 dB
• 41–470 MHz: 21 dB
• 470–1350 MHz: 21 dB
• 1350–2000 MHz: 21 dB
• 2000–2400 MHz: 20 dB

Minimaalne sobitusest tingitud sumbumine sisendi ja väljundi vahel:

• 5–40 MHz: 10 dB
• 41–470 MHz: 12 dB
• 470–1350 MHz: 12 dB
• 1350–2000 MHz: 12 dB
• 2000–2400 MHz: 11 dB

Varjestus: klass A
Takistus: 75 Ohm
