Ostsilloskoop Uni-T UTD1050CL, 50 MHz

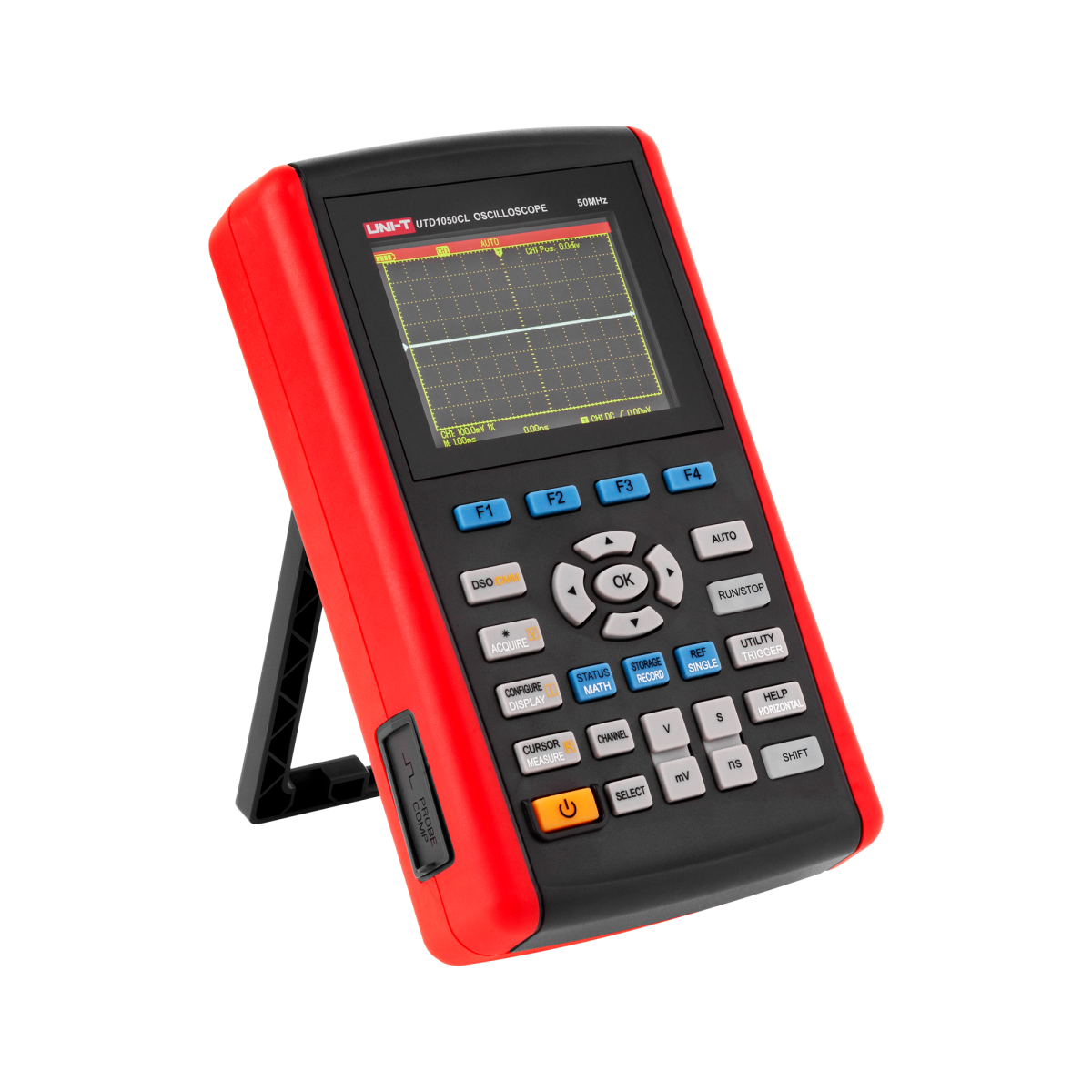

Ostsilloskoop Uni-T UTD1050CL

Uni-T UTD1050CL on kompaktne ja mitmekülgne ostsilloskoop, mis ühendab klassikalise ostsilloskoobi funktsioonid täiendavate mõõtevõimalustega. Tänu headele tehnilistele näitajatele ja mugavale kasutamisele sobib see tehnikutele, inseneridele ning elektroonikahuvilistele.

Täpne signaalide analüüs

50 MHz analoogribalaius võimaldab jälgida keskmise sagedusega signaale. 250 MS/s diskreetimissagedus ja tõusuaeg ≤ 7 ns aitavad dünaamilisi signaalimuutusi täpselt salvestada. 12 kpts mälusügavus tagab keerukamate signaalide analüüsimiseks piisava andmemahu.

Mitmekülgsed mõõtefunktsioonid

Seade pakub laia valikut automaatseid mõõtmisi, sealhulgas tippudevahelist väärtust, amplituudi, maksimaalset, minimaalset, tipp-, alumist, keskmist ja RMS-väärtust, sagedust, perioodi, tõusu- ja langusaega, impulsi positiivset ja negatiivset kestust ning täitetegurit.

Ostsilloskoop toetab Edge-, pulse width-, slope- ja video-päästikufunktsioone. FFT-funktsioon ehk kiire Fourier’ teisendus võimaldab teostada signaalide spektraalanalüüsi.

Kompaktne konstruktsioon ja mugav kasutamine

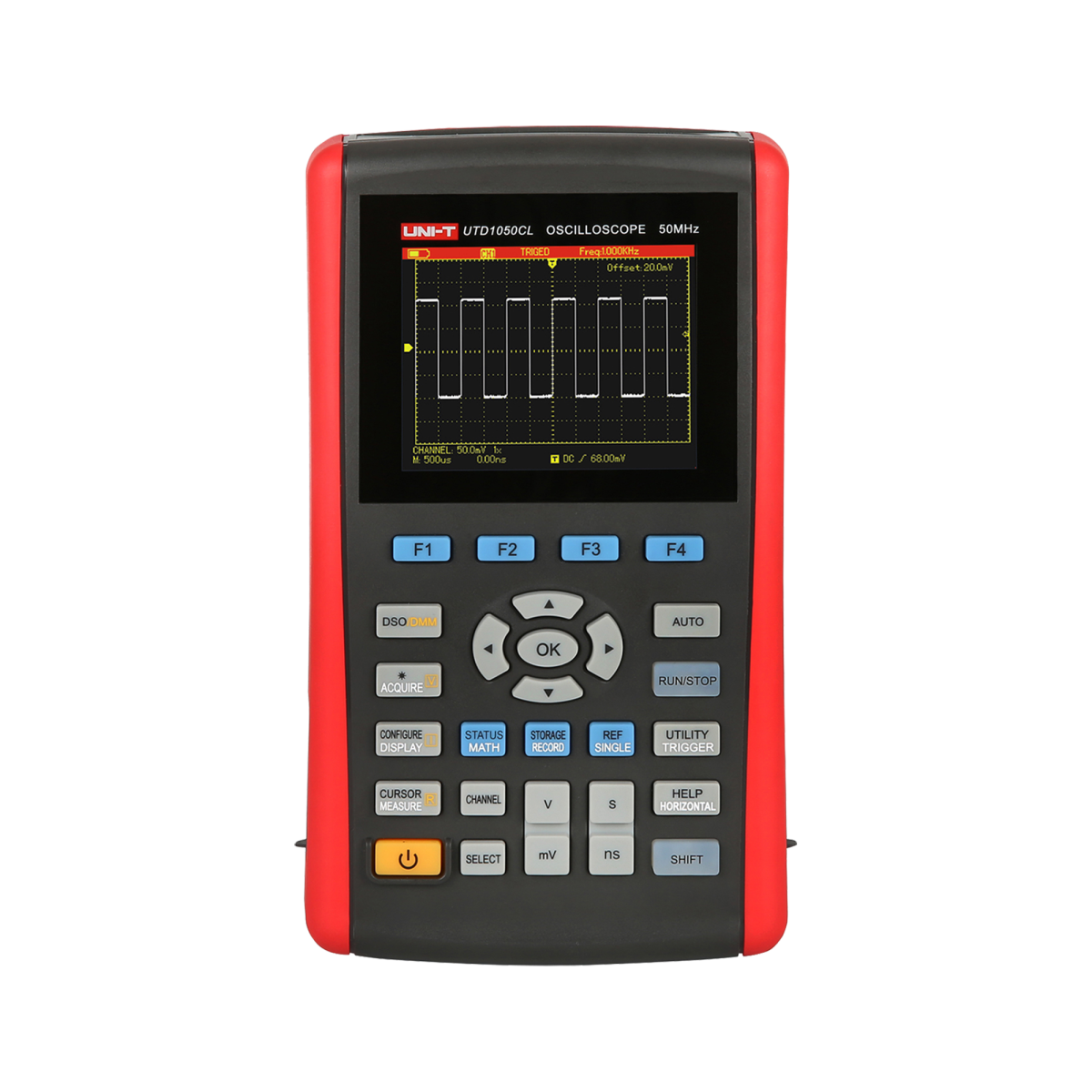

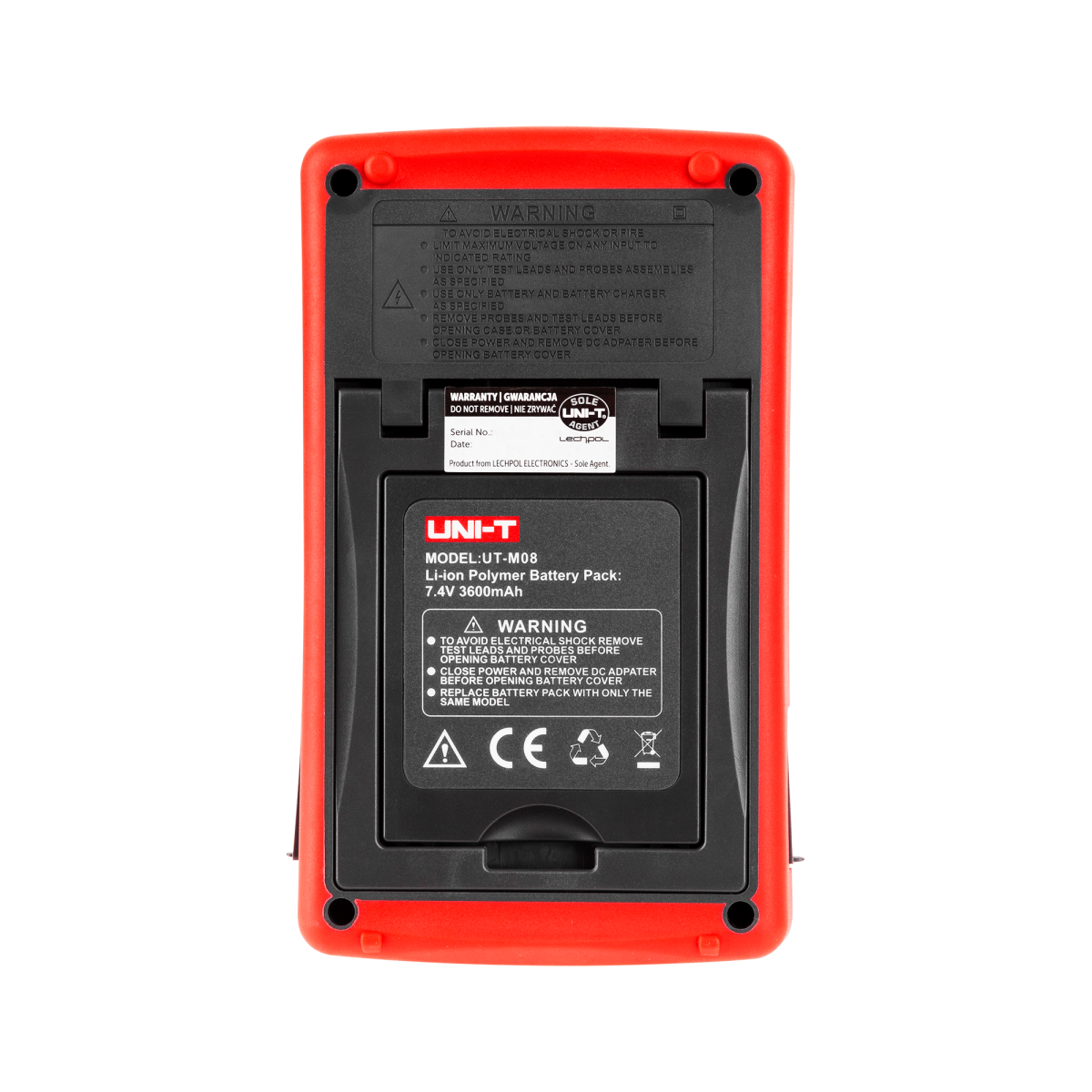

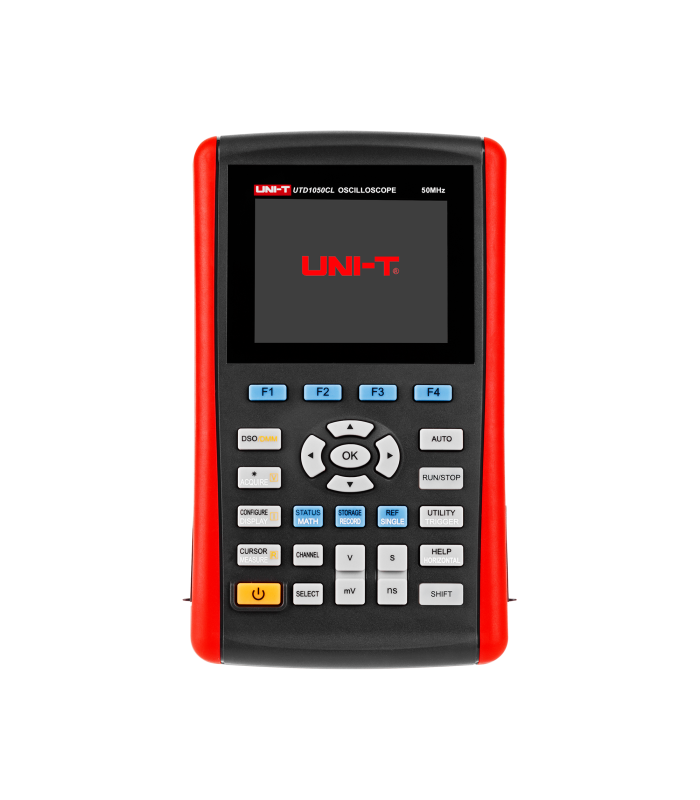

3,5-tolline TFT LCD-ekraan eraldusvõimega 320 × 240 px tagab selge kujutise ja mugava käsitsemise. Liitiumioonaku mahutavusega 3600 mAh võimaldab töötada pikalt ka välitingimustes, ilma et seadet peaks pidevalt laadima.

Kompaktsed mõõtmed ja väike kaal (0,9 kg) muudavad ostsilloskoobi hõlpsasti kaasaskantavaks ning sobivaks kasutamiseks erinevates töökohtades.

Tarvikud ja lihtne ühendamine

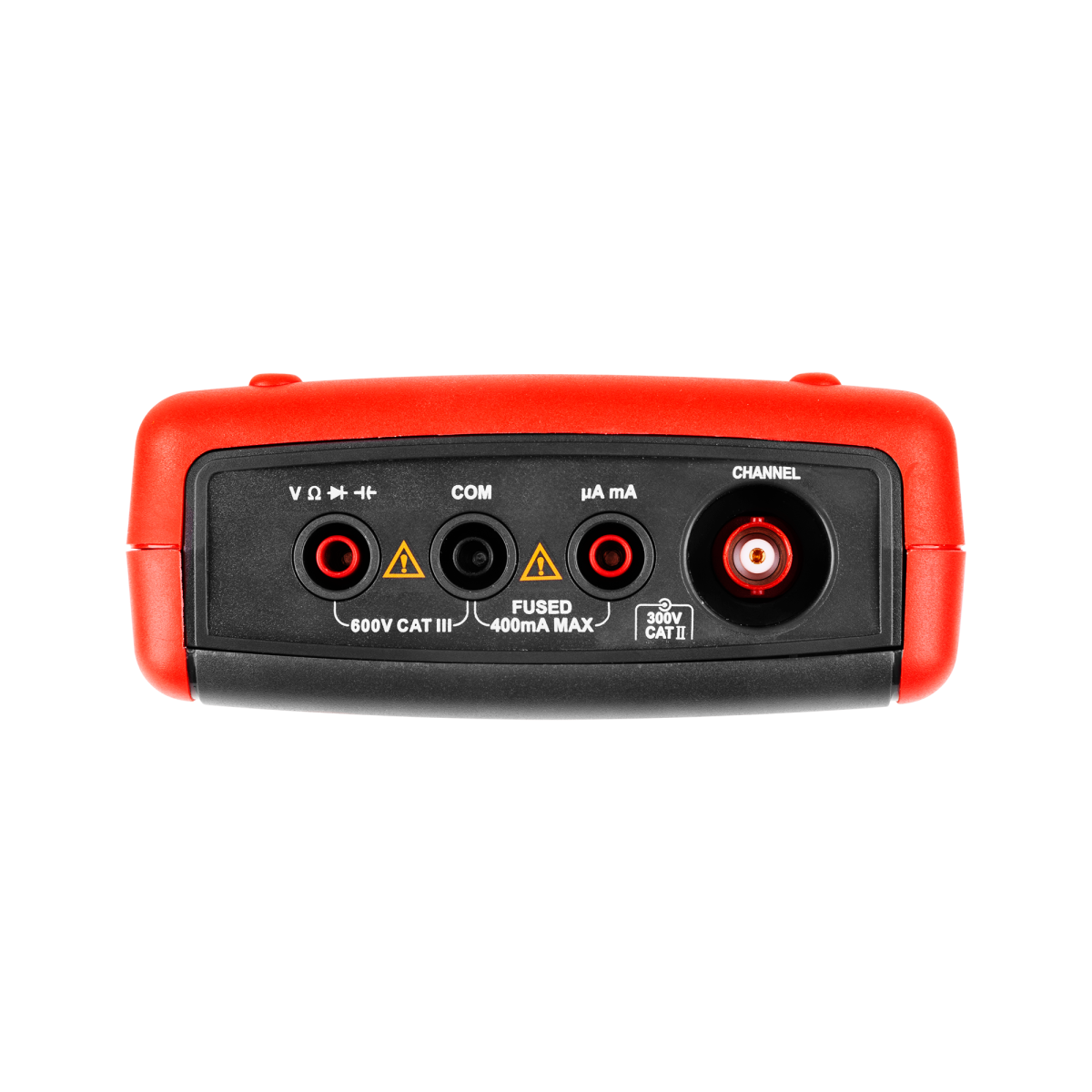

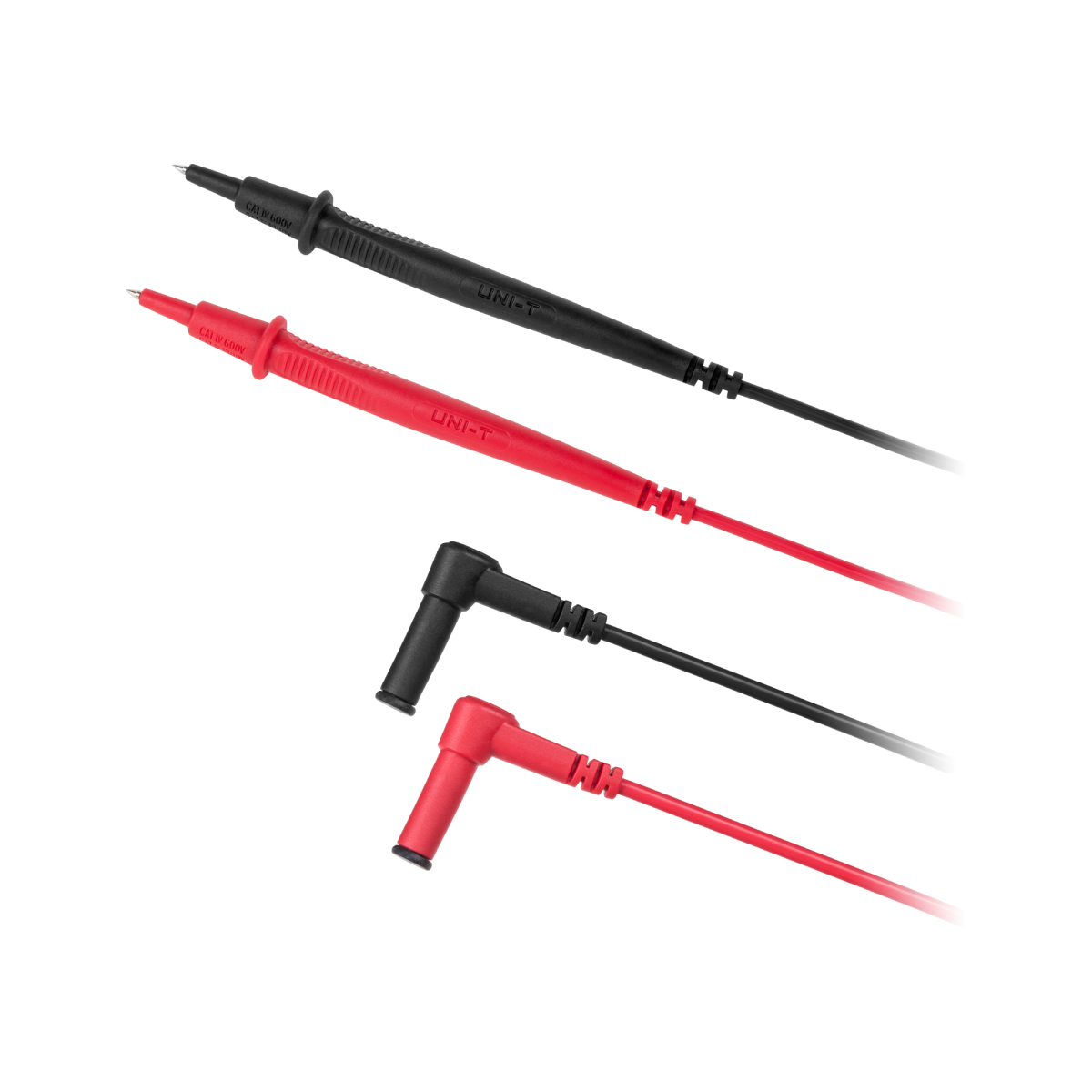

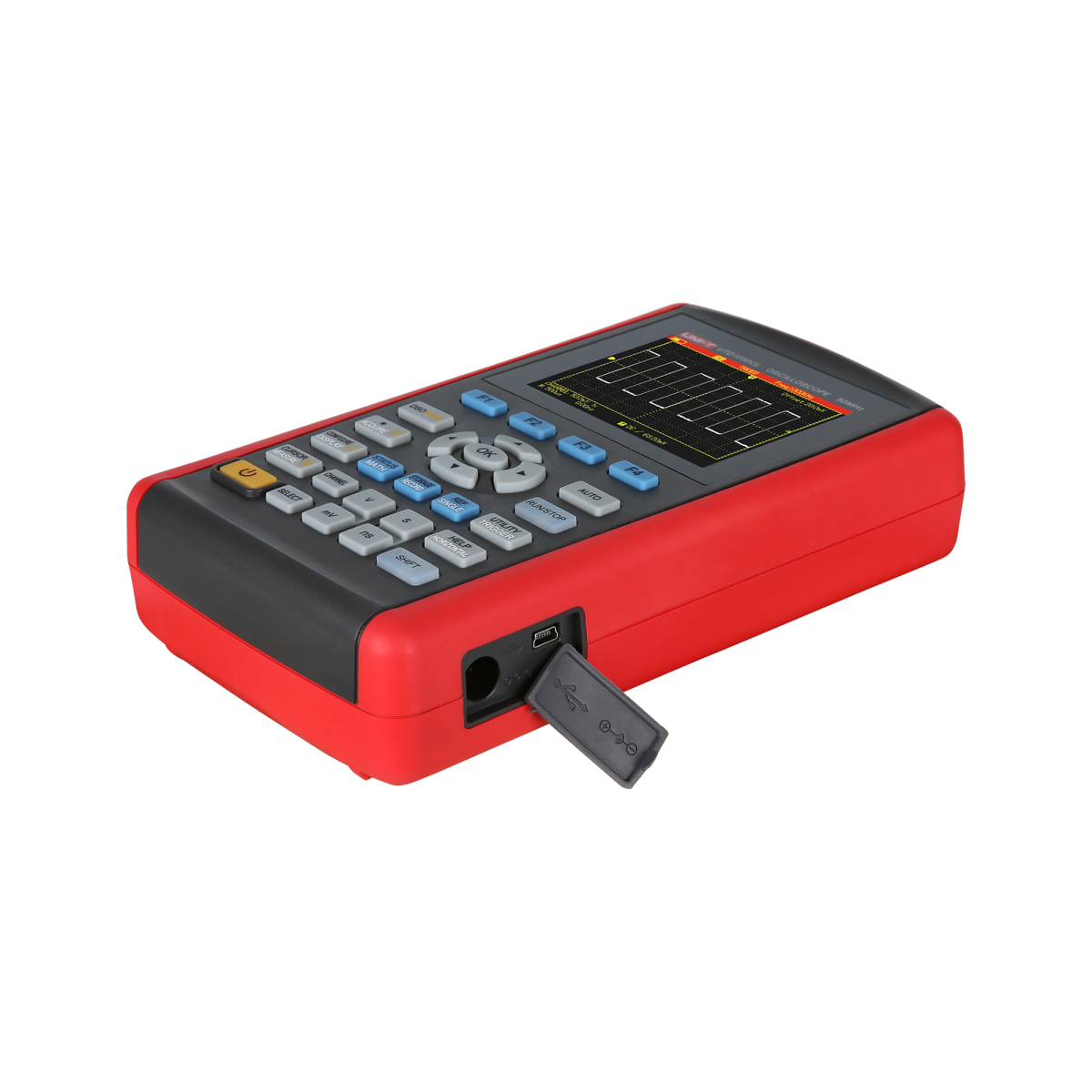

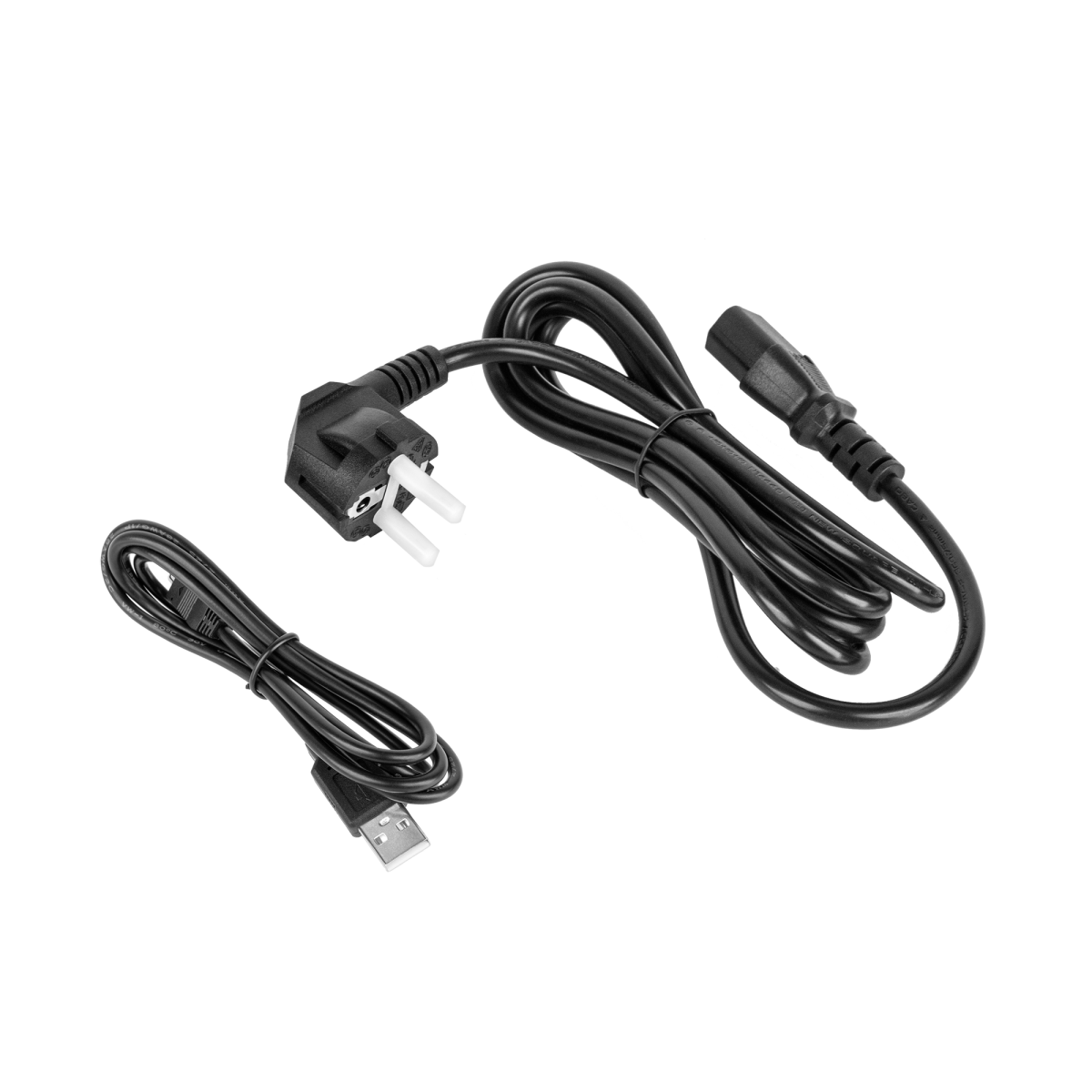

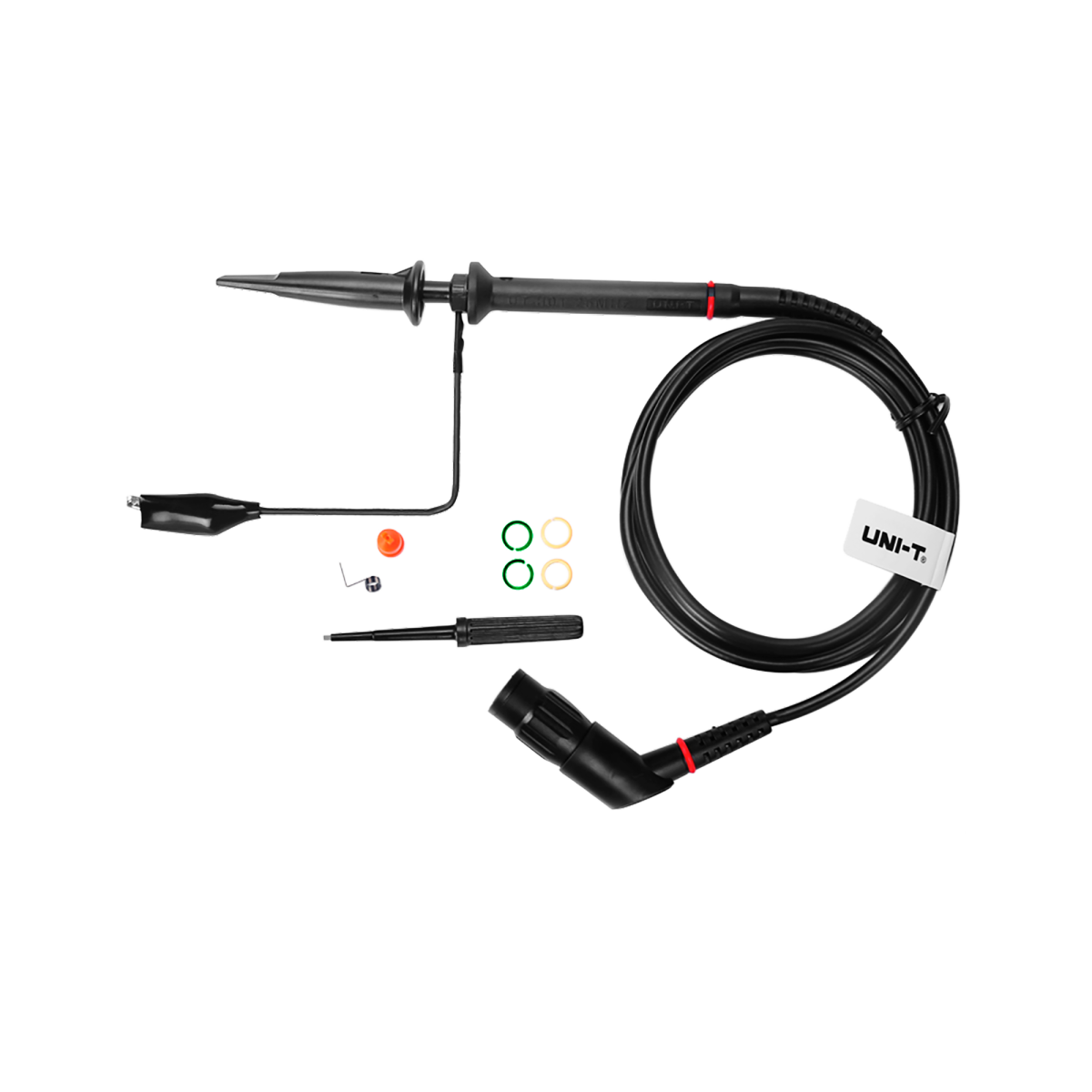

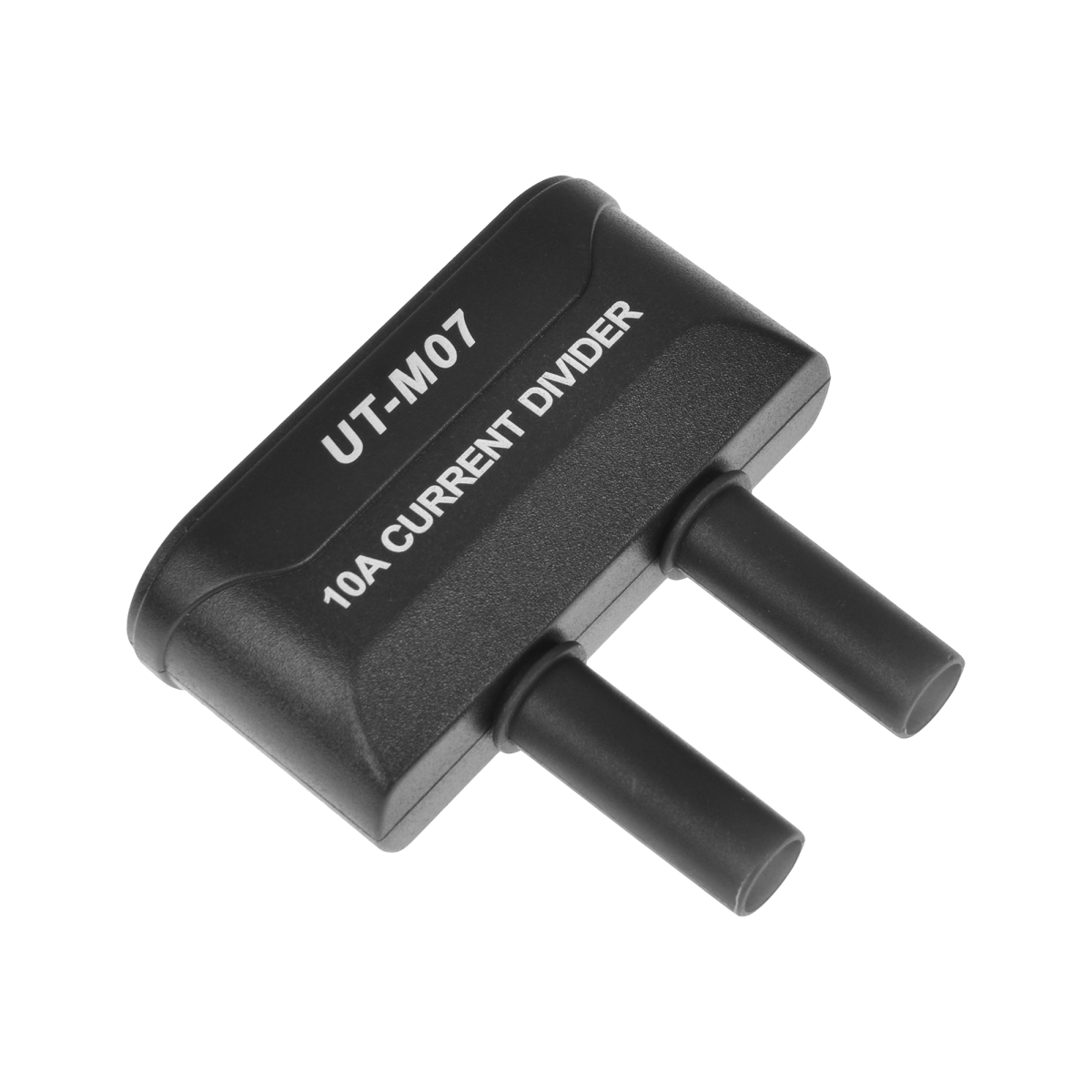

Komplekti kuuluvad võrgukaabel, mõõtejuhtmed, mõõteotsik, USB-kaabel, toiteadapter ning voolutugevuse mõõtmiseks mõeldud adapterid. Mini USB-liides võimaldab ühendada seadme arvutiga, et andmeid salvestada, analüüsida ja muu tarkvaraga integreerida.

Peamised parameetrid

• Analoogribalaius: 50 MHz
• Kanaleid: 1
• Tõusuaeg: ≤ 7 ns
• Diskreetimissagedus: 250 MS/s
• Mälusügavus: 12 kpts
• Ajabaas: 5 ns/div kuni 50 s/div
• Vertikaalse hälbe tundlikkus: 5 mV/div kuni 20 V/div
• Salvestusvormingud: Setup, waveform, bitmap
• Päästikurežiimid: Edge, pulse width, slope, video
• Signaalitöötlus: FFT
• Sagedusaken: 6 bitti
• Liides: Mini USB

Mõõtepiirkonnad

• Alalispinge DC: 400 mV / 4 V / 40 V / 400 V, ±(1%+5)
• Vahelduvpinge AC: 400 mV / 4 V / 40 V / 400 V, ±(1,2%+5)
• Alalisvool: 400 µA / 4000 µA / 40 mA / 4000 mA / 4 A, ±(1%+5)
• Vahelduvvool: 400 µA / 4000 µA / 40 mA / 4000 mA / 4 A, ±(1,5%+5)
• Takistus: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm, ±(1,2%+5)
• Mahtuvus: 51,2 nF / 512 nF / 5,12 µF / 51,2 µF / 100 µF, ±(3%+5)

Üldised omadused

• Toide: 7,4 V 3600 mAh liitiumioonaku; 100–240 V AC, 50 Hz / 60 Hz
• Ekraan: 3,5-tolline TFT LCD, 320 × 240 px
• Mõõtmed: 199 × 118 × 49 mm
• Kaal: 0,9 kg
• Tarvikud: võrgukaabel, mõõtejuhtmed, mõõteotsik, USB-kaabel, toiteadapter ja voolutugevuse mõõtmise adapterid
