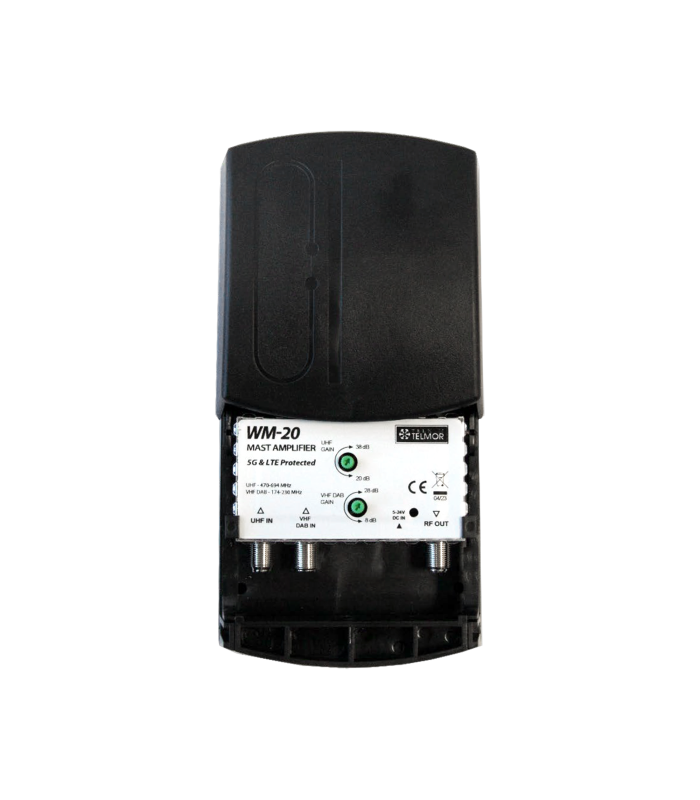

Mastivõimendi Telkom Telmor, UHF VHF DVB-T2 5G PROTECTED WM-20

Telkom Telmor WM-20 mastivõimendi maapealsele digi-TV-le

Telkom Telmor WM-20 on mastivõimendi, mis on mõeldud maapealse digitaaltelevisiooni DVB-T2 signaalide vastuvõtuks ja võimendamiseks. Seade sobib antenni või antennide signaali tugevdamiseks ning selle edasiseks jaotamiseks ühepereelamus või väikeses korterelamus.

Toote eelised

• 5G Protected tehnoloogia aitab kasutada seadet tänapäevastes raadiosidesageduste tingimustes.
• Kaks eraldi sisendit on mõeldud UHF- ja VHF/DAB-sagedusaladele.
• Sisendsignaalide sõltumatu võimenduse reguleerimine võimaldab seadistada signaali vastavalt süsteemi vajadustele.
• Võimalik paigaldada välistingimustesse, sest komplekti kuuluvad pritsmekindel korpus ja mastikinnitusrihm.
• Kaugtoide väljundi (OUT) kaudu võimaldab seadet toita koaksiaalkaabli kaudu.

Tehnilised andmed

• Töösagedusalad: VHF/UHF
• Sisendite arv: 2
• Töösageduste vahemikud: 174–240 MHz ja 470–694 MHz
• Võimendus: 38 dB ja 28 dB
• UHF-võimenduse reguleerimine: -20 dB ja -20 dB
• Maksimaalne väljundsignaali tase: 96 dBuV
• Toide: 5–24 V DC
• Sisendi/väljundi impedants: 75 Ohm / 75 Ohm
• Sisendi/väljundi ühendused: F-pesa / F-pesa
• Mõõtmed: 108x125x45 mm
• Netokaal koos mastikorpusega: 0,2 kg

WM-seeria (WM 10/20/30) võimaldab ühendada maapealseid antenne ja võimendada nendest tulevaid signaale. Võimendus on kuni 38 dB, sõltuvalt sagedusalast ja mudelist, ning seda saab reguleerida potentsiomeetrite abil.

Võimendatud signaal sobib edasiseks jaotamiseks hoones ning maapealse antennisignaali edastamiseks pikema vahemaa taha koaksiaalkaabli kaudu.

WM-20 konfiguratsioon: esimene sisend on mõeldud UHF-sagedusalale 470–694 MHz ja selle võimendus on 20–38 dB. Teine sisend on mõeldud VHF/DAB-sagedusalale 174–240 MHz ja selle võimendus on 8–28 dB.

Komplekti kuuluvad pritsmekindel korpus ja mastikinnitusrihm. Seadme toiteks tuleb kasutada toiteliitjat koos TT-PS SAT tüüpi võimendiga, mis võimaldab ühendada toite koaksiaalkaabli kaudu hoones sees.
