Koaksiaalkaabli jaotur TELMOR RS-3 3BX 2.4G DC

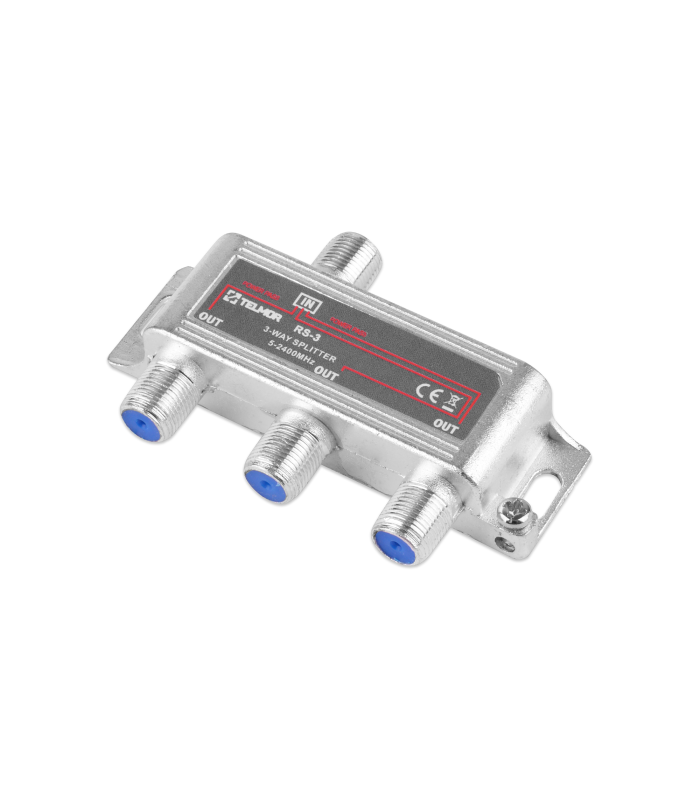

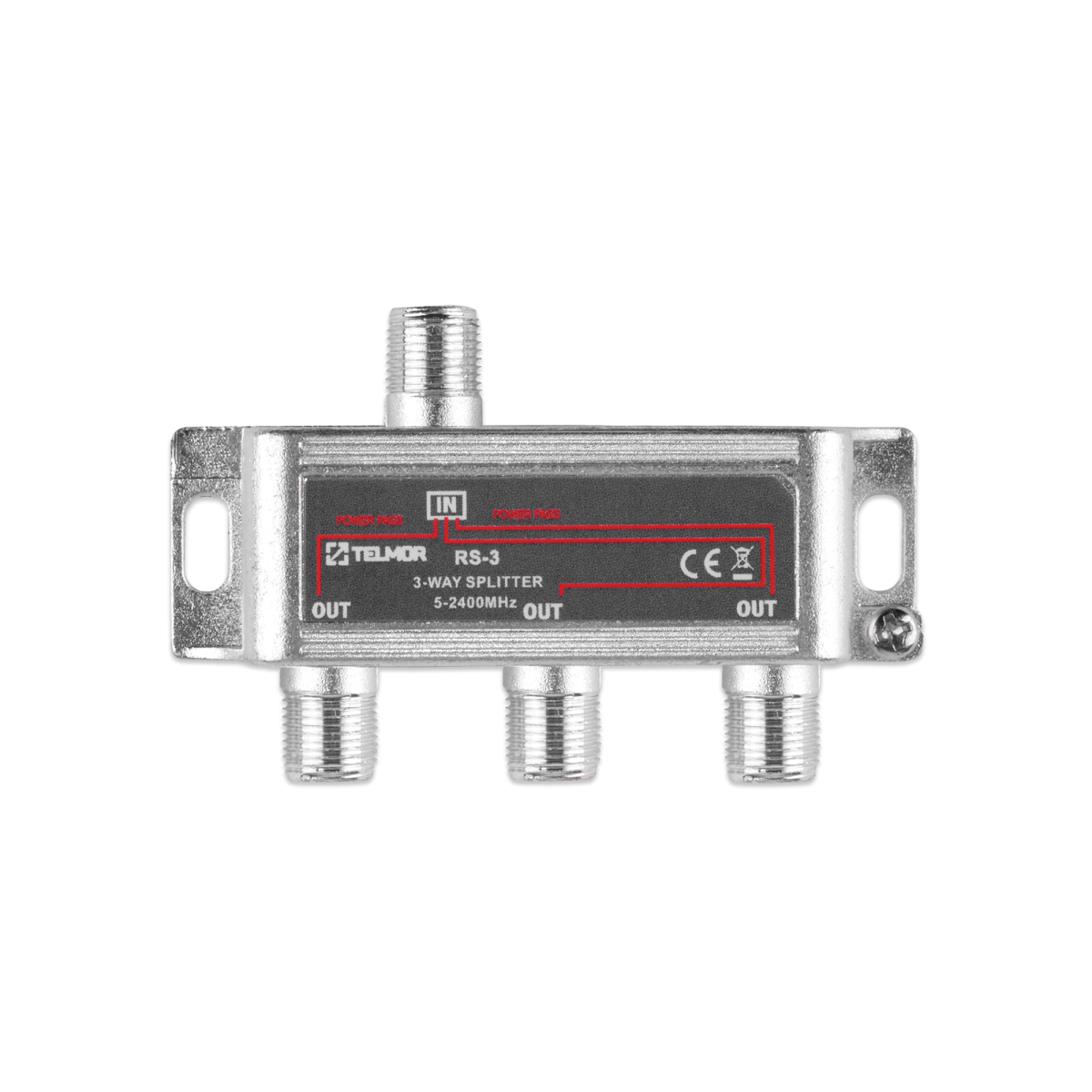

TELMOR RS-3 koaksiaalkaabli jaotur

RS-seeria jaoturid on loodud RTV- ja SAT-paigaldiste jaoks. Erinevalt tavapärasest RTV-jaoturist toetab seeria RS nii SAT-signaale sagedusvahemikus 950–2150 MHz kui ka WideBand SAT-signaale sagedusvahemikus 250–2400 MHz.

Peamised eelised

• Lai sagedusvahemik: 5–2400 MHz, sobib erinevate RTV- ja SAT-signaalide edastamiseks.
• Alalispinge edastus: sobib olukordadesse, kus toide peab liikuma mööda koaksiaalkaablit, näiteks SAT LNB, eelvõimendiga maapealse antenni või mastivõimendi toiteks.
• Turvaline toitejaotus: toide liigub väljunditest sisendisse, kuid väljundite vahel pinget ei edastata.
• Kvaliteetne konstruktsioon: korpus on valmistatud kvaliteetsest valatud materjalist ja kaetud vase-tsingisulamiga.
• Lai kasutusala: sobib DVB-T2, DVB-S2 ja DVB-S2X süsteemidele.
• Tõhus varjestus: EMI/RFI varjestus on suurem kui 120 dB.

Tehnilised andmed

• Ühendused: F-emased pistikud
• Sagedusvahemik: 5–2400 MHz
• Näivtakistus: 75 Ohm
• Varjestus: CLASS A

Maksimaalne sumbuvus sisendi ja väljundi vahel

• 5–40 MHz: 6,5 dB
• 41–470 MHz: 7,6 dB
• 470–1350 MHz: 8,5 dB
• 1350–2000 MHz: 10 dB
• 2000–2400 MHz: 11 dB

Minimaalne isolatsioon väljundite vahel

• 5–40 MHz: 18 dB
• 41–470 MHz: 21 dB
• 470–1350 MHz: 21 dB
• 1350–2000 MHz: 21 dB
• 2000–2400 MHz: 20 dB

Minimaalne sobitusest tingitud sumbuvus sisendi ja väljundi vahel

• 5–40 MHz: 10 dB
• 41–470 MHz: 12 dB
• 470–1350 MHz: 12 dB
• 1350–2000 MHz: 12 dB
• 2000–2400 MHz: 11 dB
