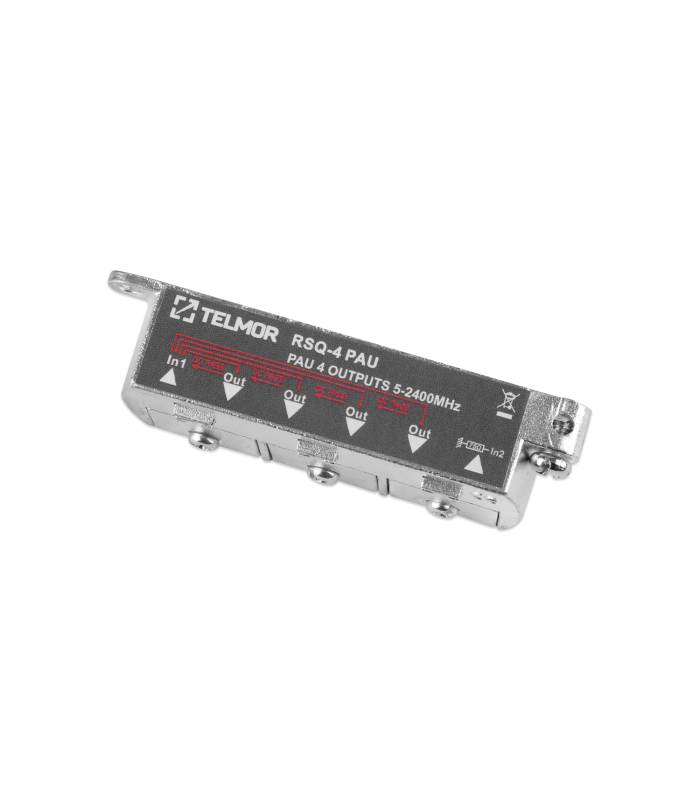

Kiirjaotur TELMOR RSQ-4 PAU QUICK SPLITTER 4X 2.4G

TELMOR RSQ-4 PAU QUICK SPLITTER 4X 2.4G kiirjaotur

TELMORi RS- ja RSQ- ning TS- ja TSQ-seeria sisejaoturid ja -harud on mõeldud koaksiaalsetesse SAT-IF-jaotusvõrkudesse, mis töötavad DVB-S/S2-signaalidega (QPSK, 8PSK) ja/või digitaalse maapealse televisiooni signaalidega (COFDM, FM ja DAB).

Toote eelised

• Laia sagedusvahemikuga: 5–2400 MHz.
• Jaoturi kõik väljundid võimaldavad voolu liikumist sisendi suunas.
• Kõik harud võimaldavad voolu liikumist magistraalliinis ehk väljundist sisendisse.
• Tugev korpus: kvaliteetne valatud malmkorpus on kaetud vase ja tsingi sulamiga.
• Katted on joodetud, et tagada kõrge varjestustase.
• RS- ja TS-seeria on varustatud F-tüüpi emaskonnektoritega.
• RSQ- ja TSQ-seeria kasutab pressitavaid ühendusi.
• Sobib ideaalselt DVB-T/T2 ja DVB-S2/S2X signaalidele.
• Jaoturites on voolu ülekande maksimaalne väärtus väljunditest sisendisse 500 mA.
• Harudes on vool läbitav magistraalliinis väljundi ja sisendi vahel.
• EMI/RFI: > −120 dB.
• Varjestusklass: A.

Tehnilised andmed

Maksimaalne sumbuvus (IN–OUT)

• 5–40 MHz: 8,2 dB
• 41–470 MHz: 8,8 dB
• 470–1350 MHz: 10,2 dB
• 1350–2000 MHz: 11,0 dB
• 2000–2400 MHz: 11,5 dB

Minimaalne isolatsioon (OUT–OUT)

• 5–40 MHz: 25 dB
• 41–470 MHz: 25 dB
• 470–1350 MHz: 22 dB
• 1350–2000 MHz: 22 dB
• 2000–2400 MHz: 22 dB

Minimaalne sobitussumbuvus (IN/OUT)

• 5–40 MHz: 12,0 dB
• 41–470 MHz: 12,0 dB
• 470–1350 MHz: 12,0 dB
• 1350–2000 MHz: 12,0 dB
• 2000–2400 MHz: 12,0 dB

Pinge edastus: 24 V/500 mA
Näivtakistus: 75 Ohm
