Isolatsioonitakistuse mõõtur Uni-T UT505A

Isolatsioonitakistuse mõõtur Uni-T UT505A

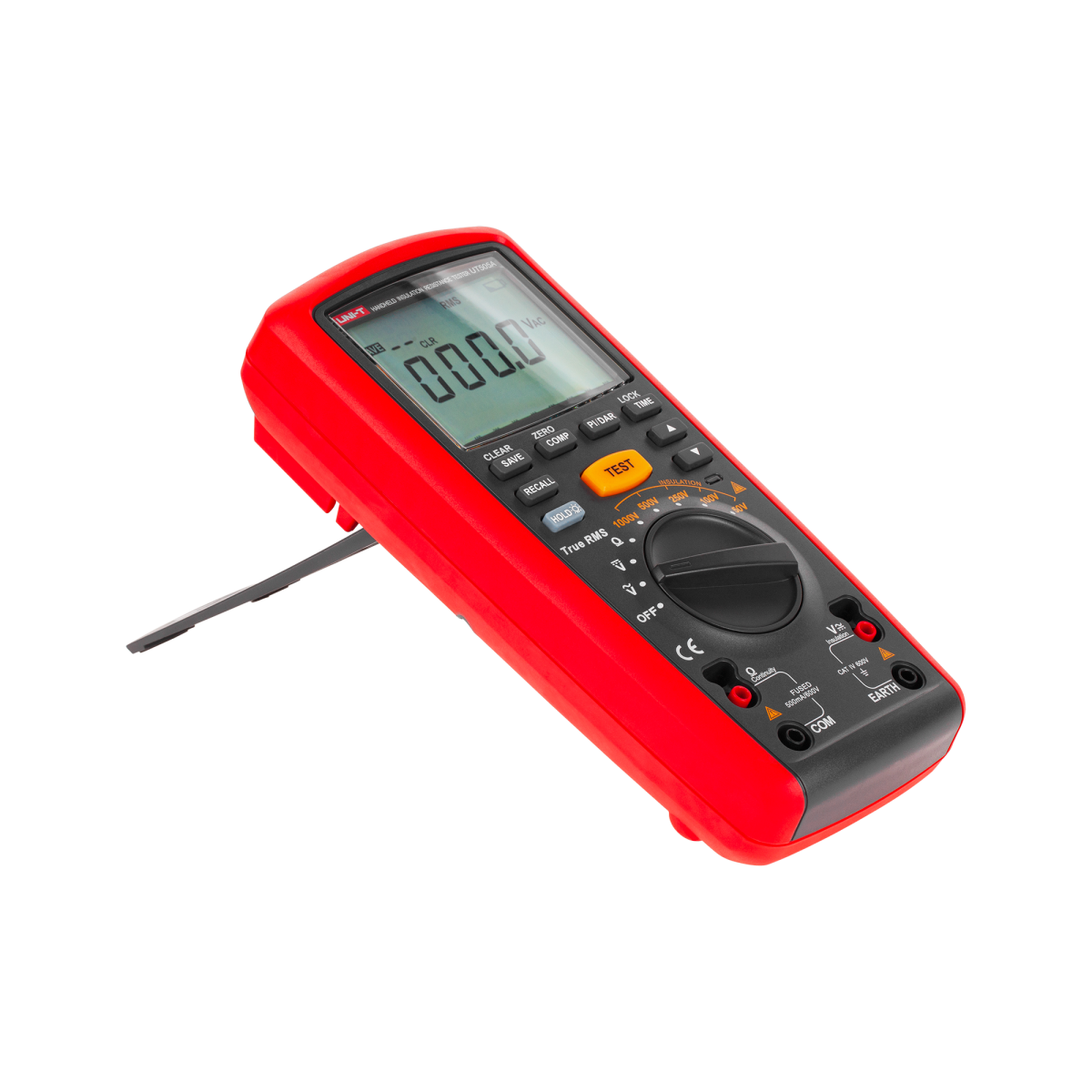

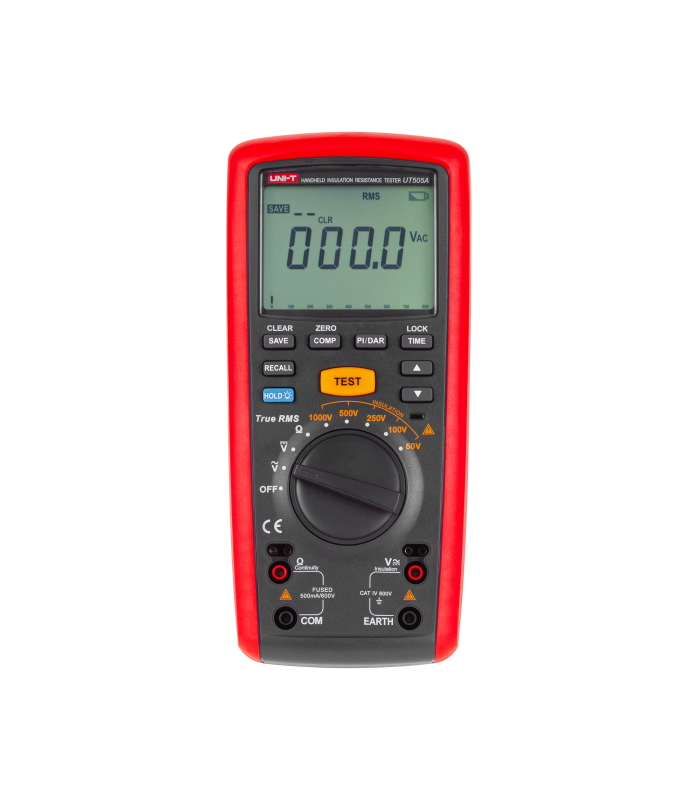

Isolatsioonitakistuse mõõtur Uni-T UT505A on täiustatud seade isolatsioonitakistuse ja muude elektriliste parameetrite täpseks mõõtmiseks erinevates rakendustes. Tänu mitmekülgsetele funktsioonidele ja suurele täpsusele sobib see elektrikutele, hooldustehnikutele ning inseneridele.

Täpsed isolatsioonitakistuse mõõtmised

UT505A võimaldab mõõta isolatsioonitakistust laias vahemikus, kasutades 50–1000 V testpinget. Mõõtepiirkond on 0,01 MOhm kuni 20 GOhm. Kõrgemate testpingete korral on täpsus ±(1,5%+5), mis võimaldab hinnata isolatsiooni seisukorda täpselt erinevates tingimustes. 1 mA testvool ja väike lühisvool (<2 mA) tagavad ohutud ning usaldusväärsed mõõtmised.

Mitmekülgsed mõõtefunktsioonid

Seadmel on täiendavad mõõtepiirkonnad väikeste takistuste mõõtmiseks 0,01 Ohm kuni 20 kOhm, alalispinge DC ja vahelduvpinge AC mõõtmiseks kuni 600 V. See muudab seadme sobivaks elektriahelate põhjalikuks analüüsiks. Polaarsusindeksi ja dielektrilise neeldumise funktsioonid (60 s/15 s, 60 s/30 s) võimaldavad teha täiustatud diagnostilisi teste, mis on kasulikud eri materjalide isolatsiooni seisukorra hindamisel.

Mugav ja ohutu kasutamine

UT505A on varustatud automaatse mõõtepiirkonna valiku, True RMS-i, taimeri ja testlaengu automaatse tühjendamise funktsiooniga. Need funktsioonid suurendavad kasutusmugavust ja ohutust.

• analoogne tulpdiagramm;
• viimase näidu külmutamine;
• kuni 99 mõõtetulemuse salvestamine;
• võrdlusfunktsioon;
• kõrgepinge indikaator;
• automaatne väljalülitamine;
• aku tühjenemise indikaator;
• taustvalgustusega LCD-ekraan;
• maksimaalne näit 6000.

Kompaktne konstruktsioon ja mobiilsus

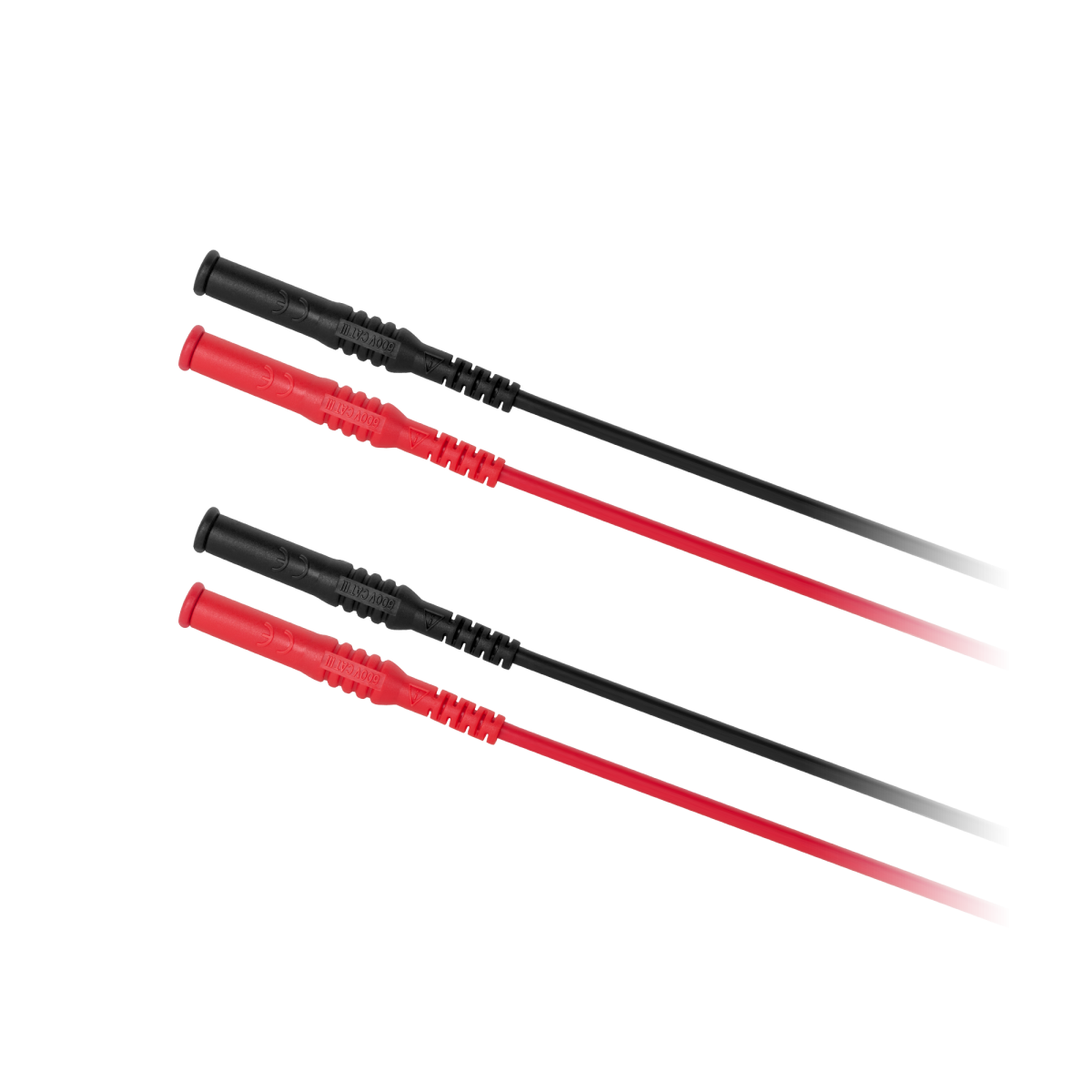

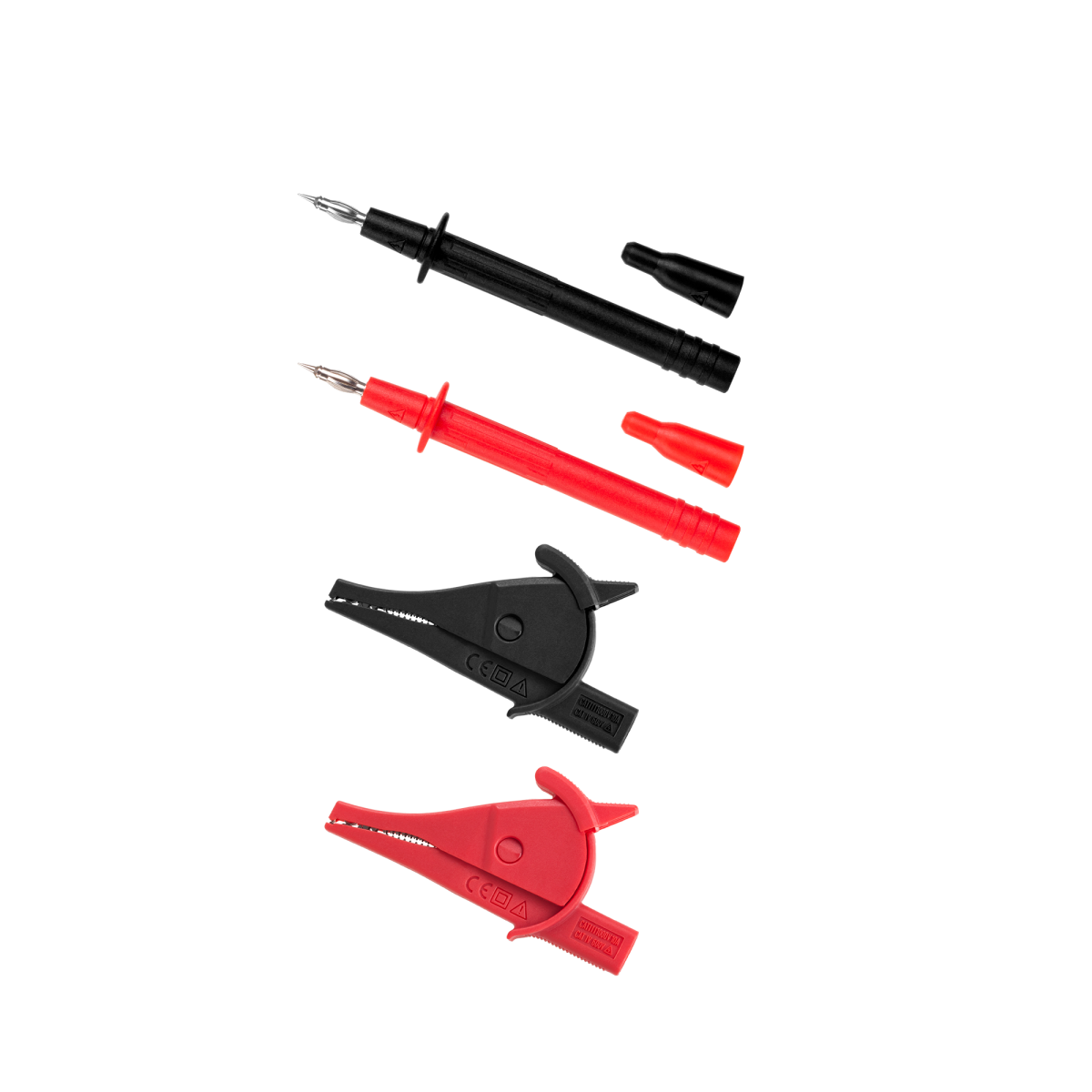

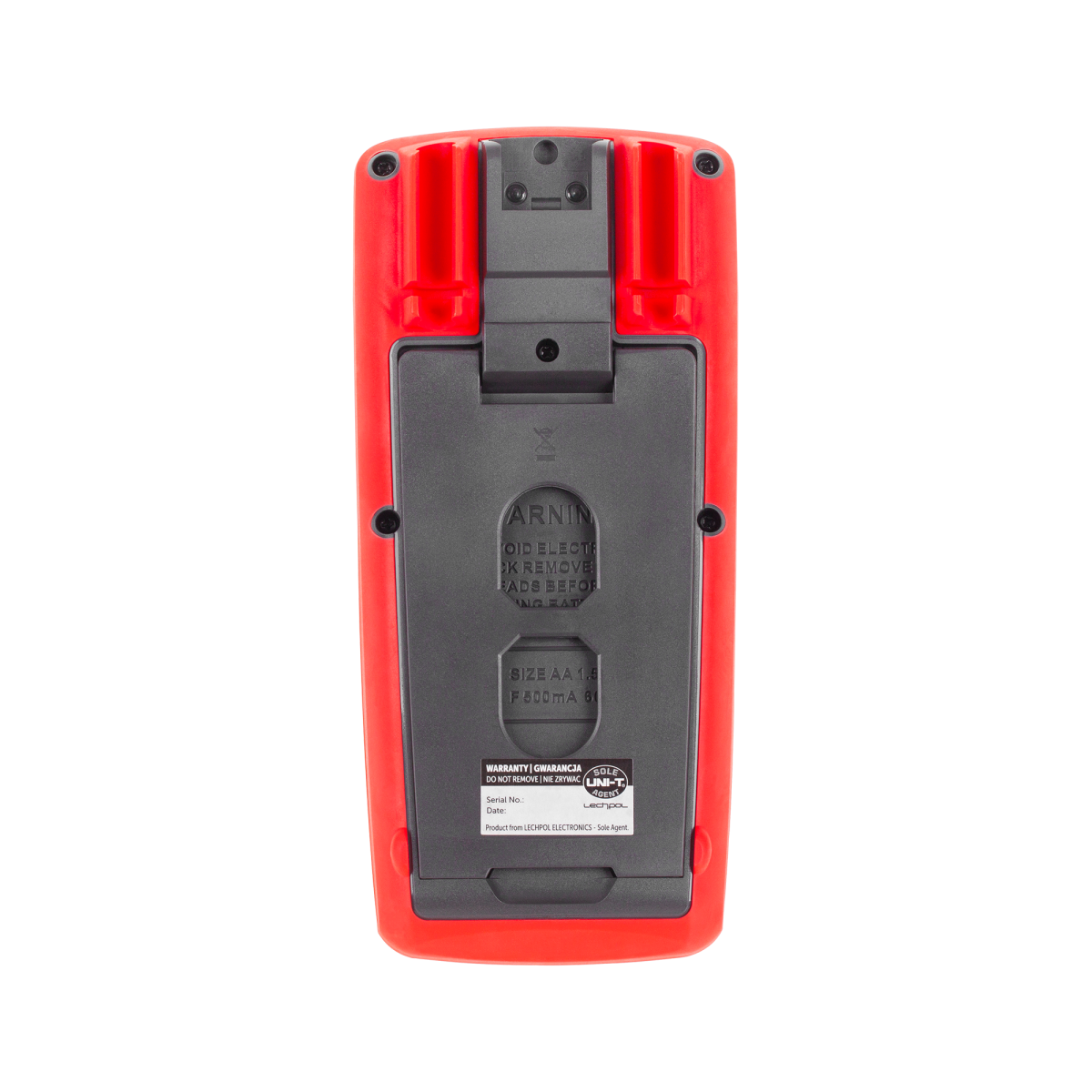

UT505A mõõtmed on 103 x 225 x 59 mm ja kaal 630 g, mistõttu on seda mugav transportida ning töökohal kasutada. Seade töötab kuue 1,5 V LR6-patareiga, mis tagavad pika tööaja. Komplekti kuuluvad vajalikud tarvikud: patareid, mõõtejuhtmed, mõõtekrokodillid ja vutlar.

Mõõtepiirkonnad

Isolatsioonitakistus

• 50 V: 0,01 MOhm kuni 50 MOhm, täpsus ±(3%+5);
• 100 V: 0,01 MOhm kuni 100 MOhm, täpsus ±(3%+5);
• 250 V: 0,01 MOhm kuni 200 MOhm, täpsus ±(1,5%+5);
• 500 V: 0,01 MOhm kuni 500 MOhm, täpsus ±(1,5%+5);
• 1000 V: 0,01 MOhm kuni 20 GOhm, täpsus ±(1,5%+5).

Testvool: 1 mA
Lühisvool: <2 mA

Muud mõõtepiirkonnad

• väikesed takistused: 0,01 Ohm kuni 20 kOhm (ligikaudu 5,0 V/>200 mA), täpsus ±(1,5%+3);
• alalispinge DC: 0 kuni 600 V, täpsus ±(2%+3);
• vahelduvpinge AC: 0 kuni 600 V, täpsus ±(2%+3);
• polaarsusindeks;
• dielektriline neeldumine: 60 s/15 s, 60 s/30 s.

Tehnilised andmed

• toide: 6 × 1,5 V patareid (LR6);
• ekraani mõõtmed: 78 x 59 mm;
• seadme mõõtmed: 103 x 225 x 59 mm;
• kaal: 630 g;
• tarvikud: patareid, mõõtejuhtmed, mõõtekrokodillid ja vutlar.
