Isolatsioonitakistuse mõõtja Uni-T UT505B

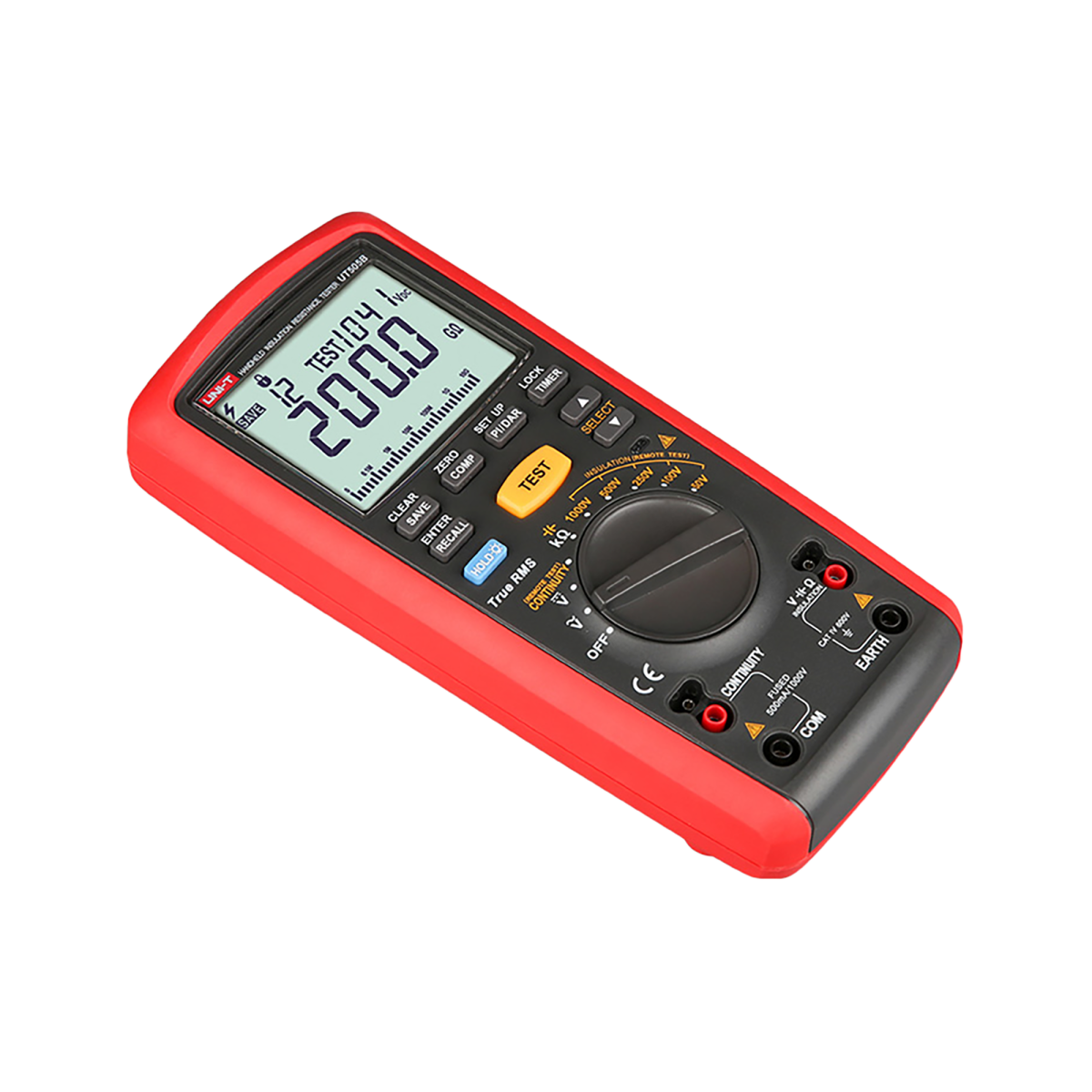

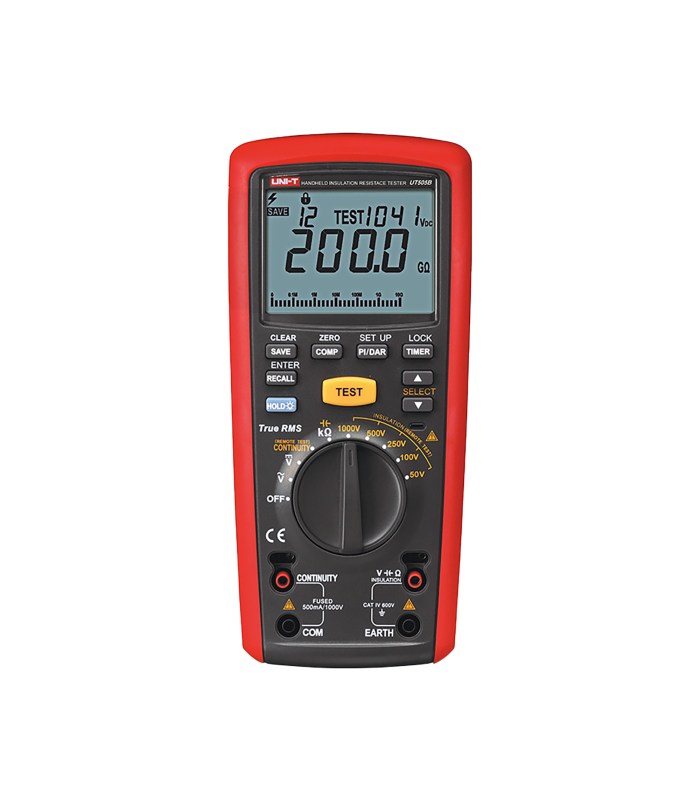

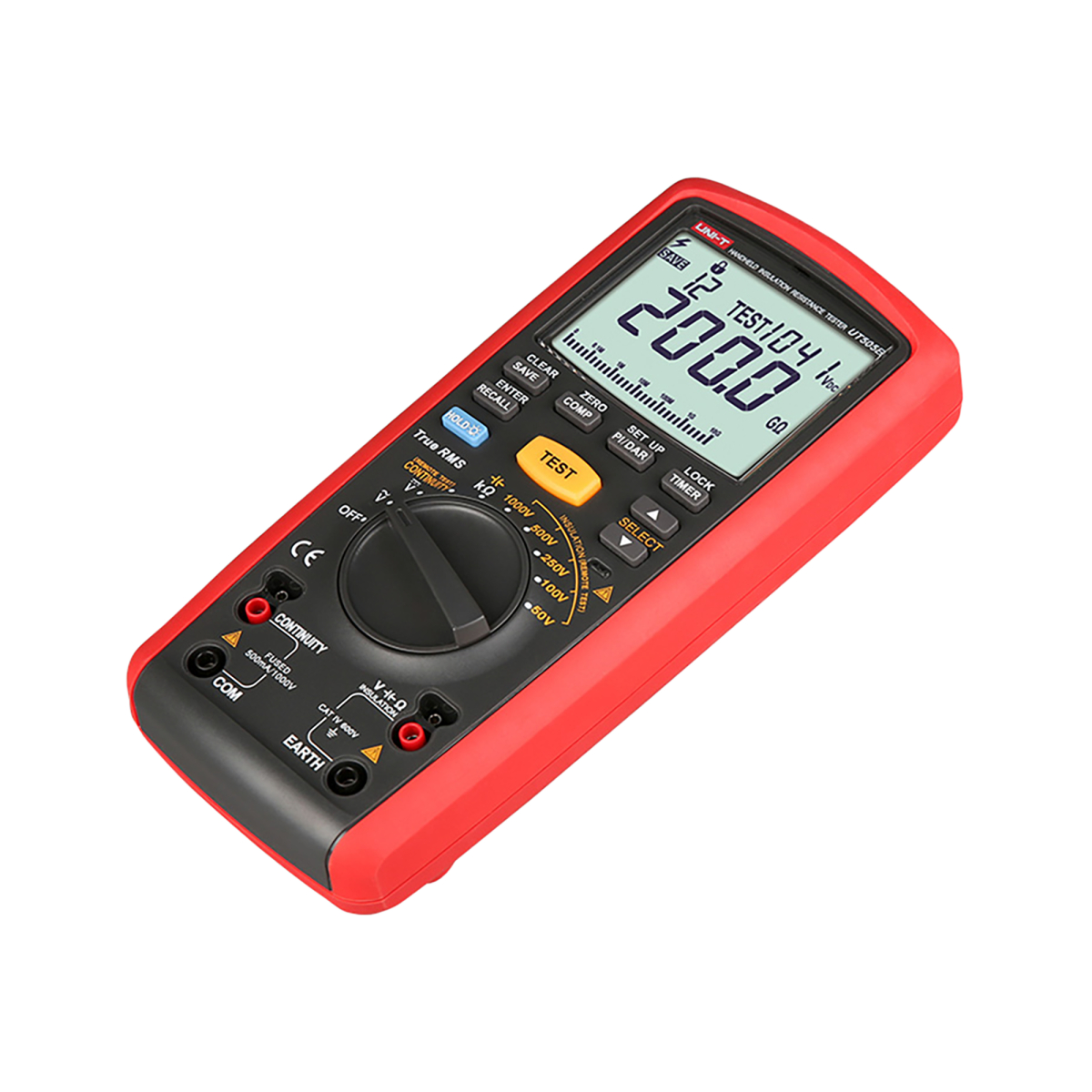

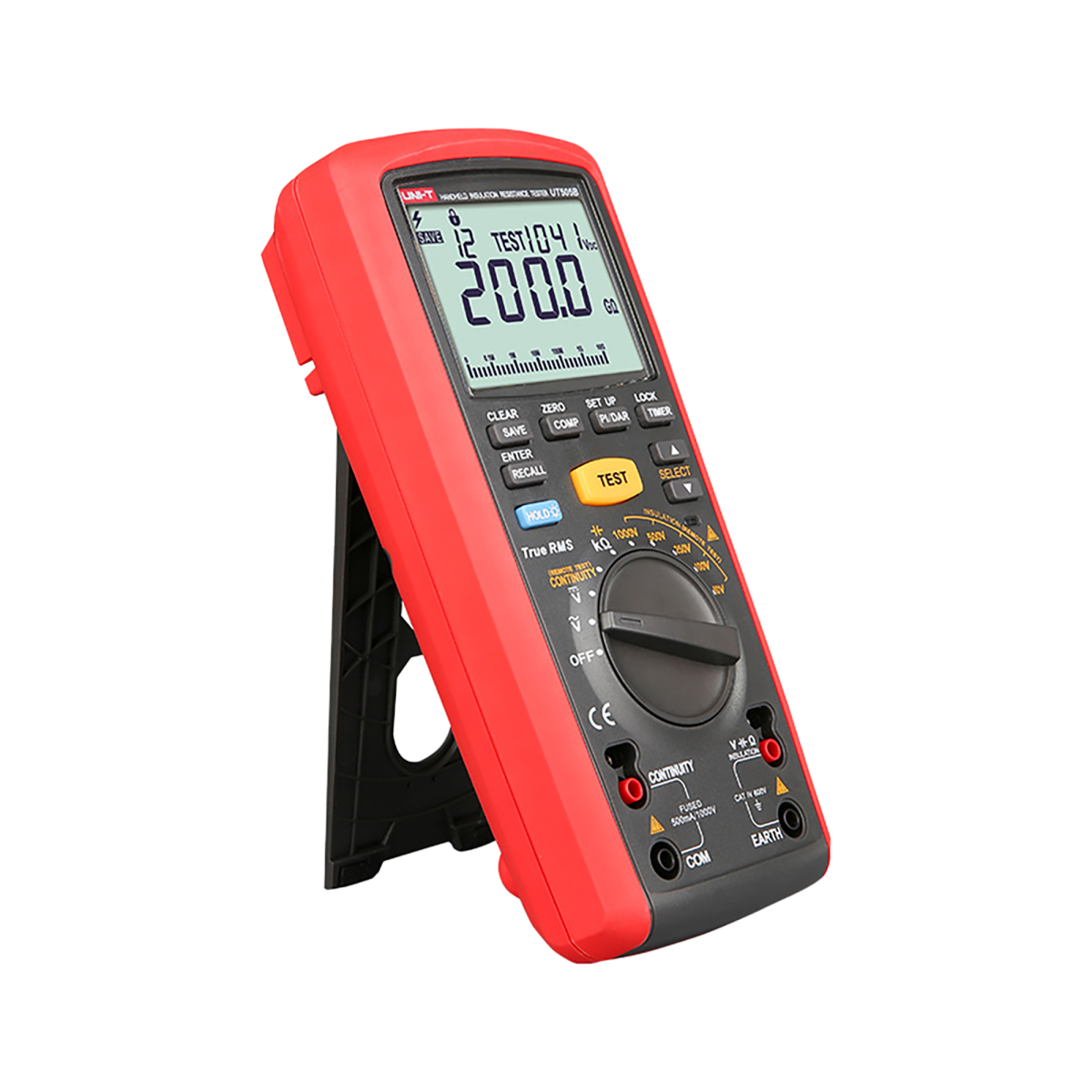

Uni-T UT505B isolatsioonitakistuse mõõtja

Uni-T UT505B on professionaalne mõõteseade isolatsiooni, takistuse ja pinge hindamiseks. Mitmekülgsete mõõtefunktsioonidega seade sobib elektrikutele, hooldustehnikutele ja inseneridele.

Täpsed isolatsioonitakistuse mõõtmised

UT505B võimaldab mõõta isolatsioonitakistust pingetel 50–1000 V, aidates hinnata isolatsiooni seisukorda. Mõõtevahemikud ulatuvad 0,01 MOhm-ist kuni 200 GOhm-ini. Mõõtetäpsus on olenevalt vahemikust kuni ±(1,5%+5) ning suuremate väärtuste korral kuni ±(20%+3).

Mitmekülgsed mõõtefunktsioonid

Seade mõõdab lekkevoolu vahemikus 10–2000 µA ja väikest takistust vahemikus 0,01–100 Ohm. TrueRMS-funktsioon, automaatne mõõtevahemiku valik, astmelise pinge mõõtmine, DAR-i (dielektrilise neeldumise suhte) ja PI (polarisatsiooniindeksi) mõõtmine võimaldavad elektriahelaid põhjalikult analüüsida.

Mugavust lisavad automaatne tühjendamine, kaitsme automaatkontroll, analoogne tulpdiagramm, pidevuse näidik, võrdlusmõõtmine ja patarei tühjenemise näidik.

Mugav ja vastupidav disain

Suur, 78 × 59 mm ekraan kuvab näitu kuni 6000. Kompaktsed mõõtmed 103 × 225 × 59 mm ja 630 g kaal muudavad seadme hõlpsasti käsitsetavaks. Vastupidav konstruktsioon sobib kasutamiseks ka nõudlikes välistingimustes. Mõõtja töötab kuue 1,5 V LR6 patareiga.

Mõõtevahemikud ja täpsus

Isolatsioonitakistus:

• 50 V: 0,01–50 MOhm ja 50 MOhm–1 GOhm: ±(3%+3)
• 100 V: 0,01–100 MOhm ja 100 MOhm–1 GOhm: ±(3%+3); 1–10 GOhm: ±(10%+3)
• 250 V: 0,01–200 MOhm ja 200 MOhm–1 GOhm: ±(1,5%+5); 1–20 GOhm: ±(10%+3)
• 500 V: 0,01–500 MOhm ja 500 MOhm–1 GOhm: ±(1,5%+5); 1–50 GOhm: ±(10%+3)
• 1000 V: 0,1–2000 MOhm: ±(1,5%+5); 2–9,9 GOhm: ±(5%+3); 10–20 GOhm: ±(7%+3); 20–200 GOhm: ±(20%+3)

Koormusvool: 50 V (R=50 kOhm), 100 V (R=100 kOhm), 250 V (R=250 kOhm), 500 V (R=500 kOhm) ja 1000 V (R=1 MOhm): 1 mA, täpsusega 0–10%.

• Lühisvool: <2 mA
• Lekkevool: 10–2000 µA, ±(10%+3)
• Väike takistus: 0,01–100 Ohm, ±(1,5%+3); valikuline mõõtmine ligikaudu 5 V / >200 mA / 20 mA
• Üldtakistus: 0,01 kOhm–10 MOhm, ±(3%+3)
• Alalispinge: 0–600 V, ±(2%+3)
• Vahelduvpinge: 0–600 V, ±(1,5%+5)
• Sagedus: 45 Hz–1 kHz, ±(0,1%+3)
• Mahtuvus: 100 pF–500 µF, ±(5%+5)

Põhiomadused

• Maksimaalne näit: 6000
• Automaatne mõõtevahemiku valik ja TrueRMS
• Astmelise pinge, DAR-i ja PI mõõtmine
• Automaatne tühjendamine ja kaitsme kontroll
• Analoogne tulpdiagramm ja pidevuse näidik
• Võrdlusmõõtmine ja patarei tühjenemise näidik
• Toide: 6 × 1,5 V LR6 patareid
• Ekraani mõõtmed: 78 × 59 mm
• Mõõtmed: 103 × 225 × 59 mm
• Kaal: 630 g
