Fordi mootori ajastuse lukustuskomplekt – Duratec EcoBoost 1.6 SCTi Ti-VCT

Fordi mootori ajastuse lukustuskomplekt – Duratec EcoBoost 1.6 SCTi Ti-VCT

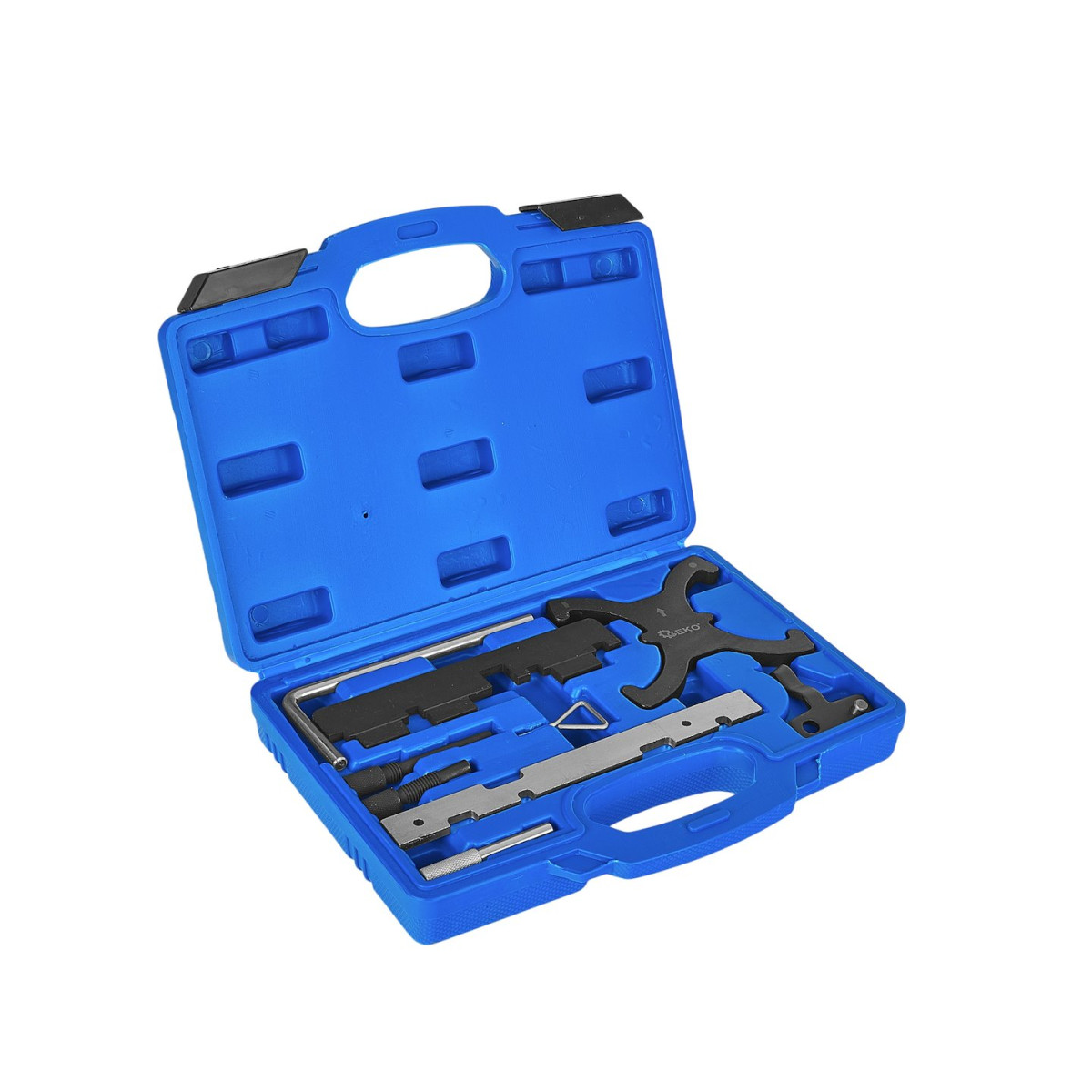

Ford 1.6 Duratec Ti-VCT ja 1.6 EcoBoost SCTi mootoritele mõeldud ajastuse lukustuskomplekt sisaldab mitmesuguseid tööriistu mootori ajastuse täpseks seadistamiseks hammasrihma vahetamisel, silindripea remontimisel ja muude tööde käigus, mille puhul tuleb ajastuse ajami osi eemaldada.

Komplekti abil saab fikseerida väntvõlli ja nukkvõllid, seadistada muutuva klapiajastusega VCT-hammasrattad, paigutada väntvõlli rihmaratta õigesse asendisse ning lukustada pinguti. Spetsiaalsete tööriistadega saab mootori osad seada hooldusprotseduuris ettenähtud asenditesse.

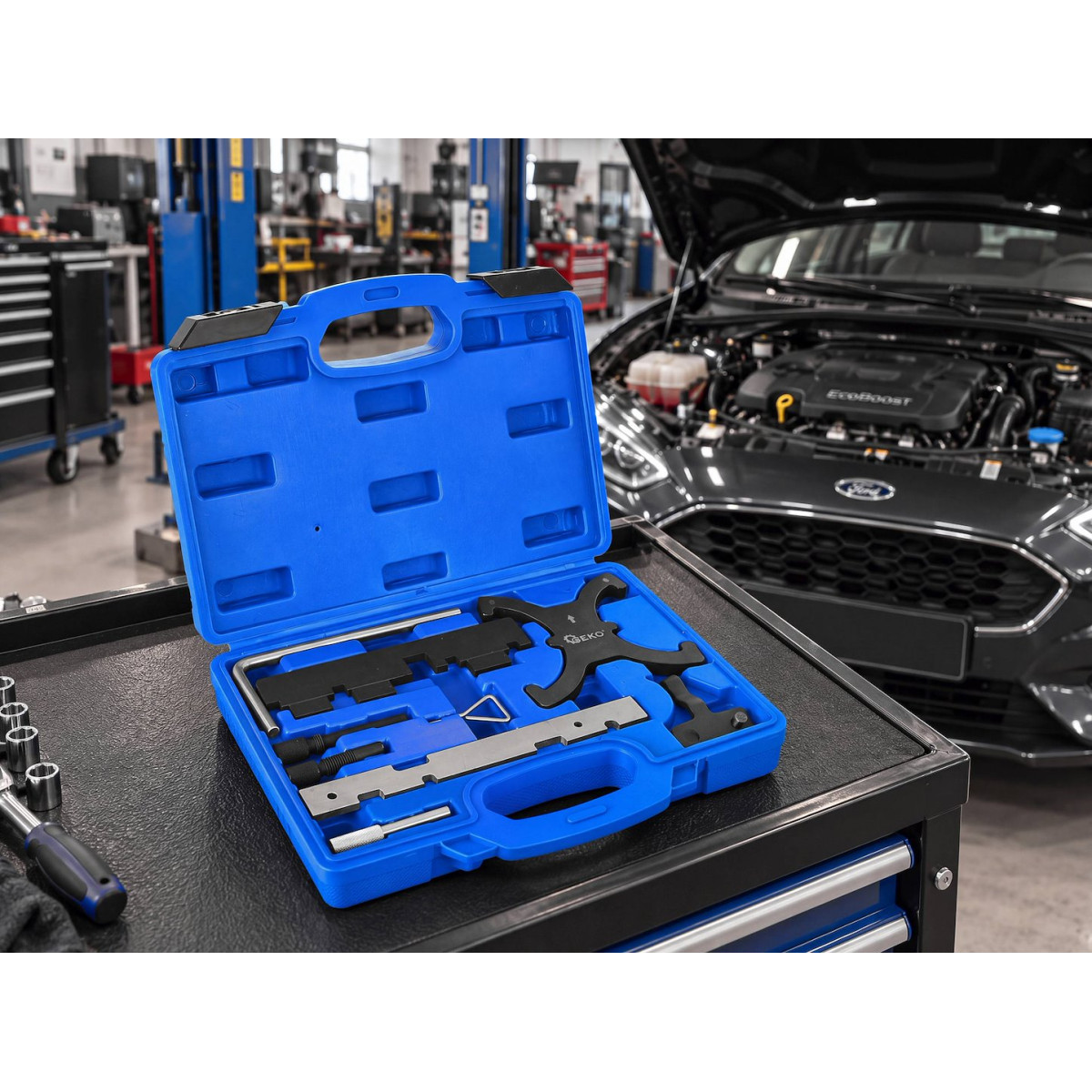

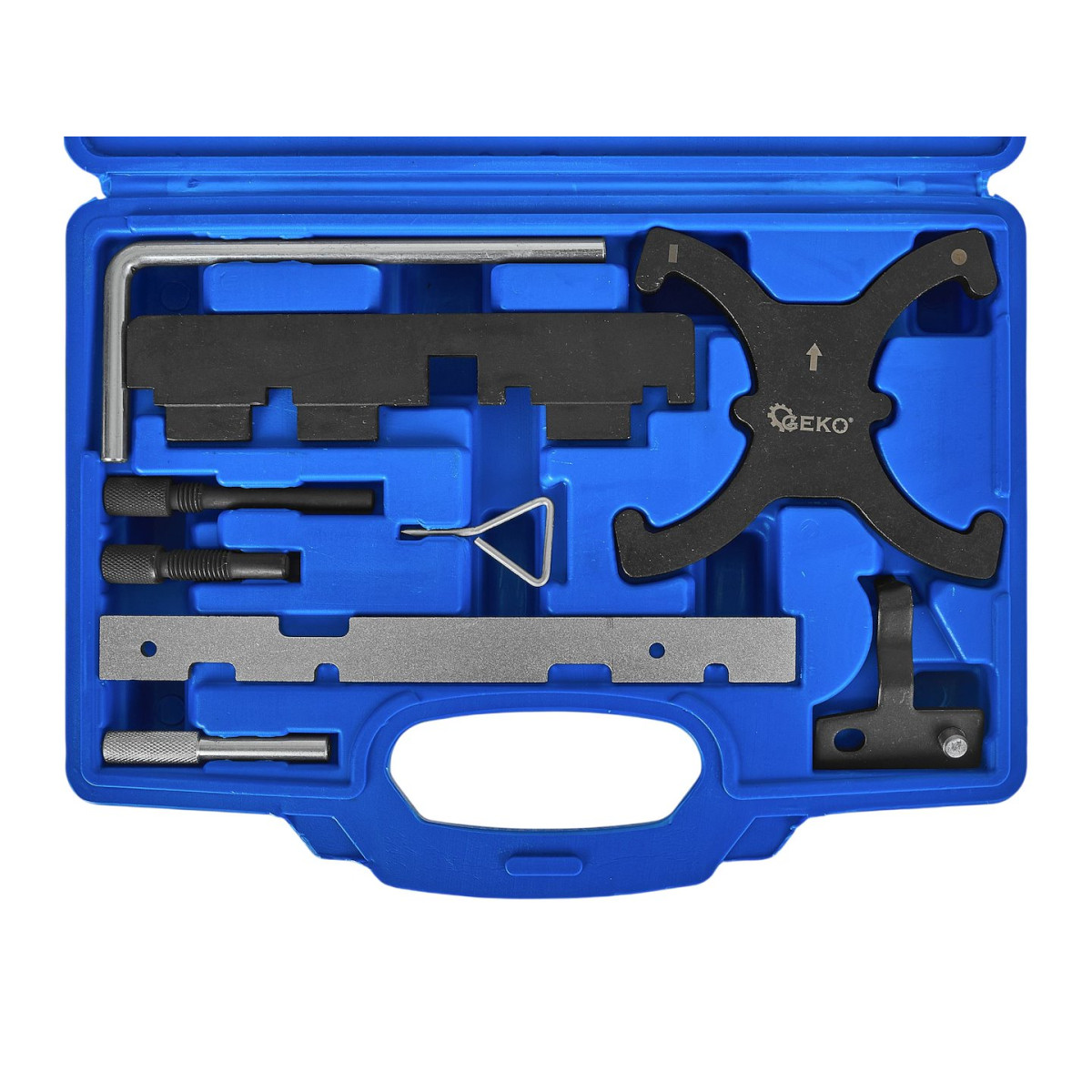

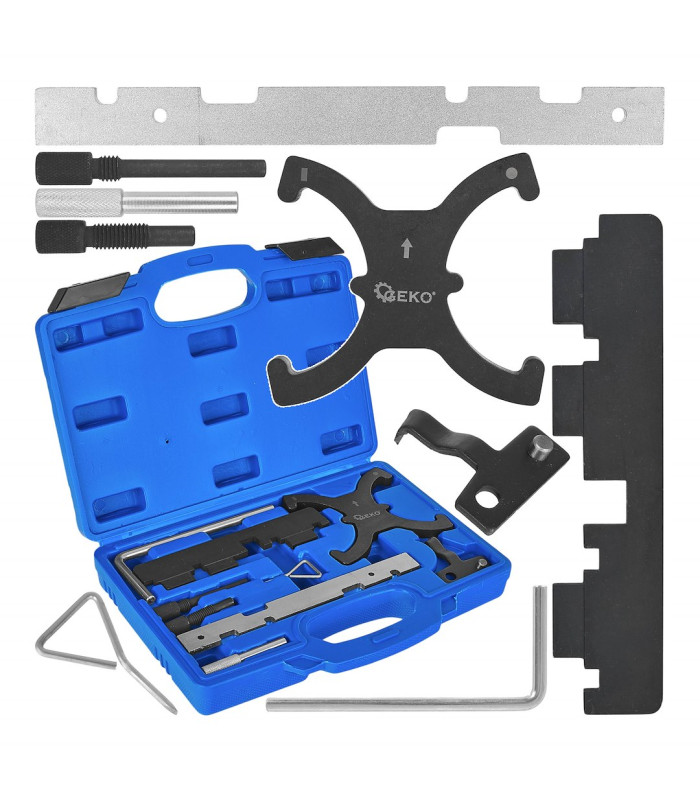

Kõik osad paiknevad vormitud kohvris, kus igal tööriistal on oma koht. Nii on komplekti mugav töökojas hoiustada ja transportida.

Tehnilised andmed

• Tüüp: ajastuse lukustus- ja seadistustööriistade komplekt

• Mootorid: bensiinimootorid 1.6 Duratec Ti-VCT ja 1.6 EcoBoost SCTi

• Ajastuse süsteem: hammasrihm, muutuv klapiajastus VCT

• Põhiline sobivus: Ford

Sobivus

Ford 1.6 Duratec Ti-VCT: Focus, C-MAX.

Ford 1.6 EcoBoost / SCTi: B-MAX, C-MAX, Fiesta, Focus, Galaxy, Grand C-MAX, Kuga, Mondeo, S-MAX, Tourneo Connect ja Transit Connect.

1.6 EcoBoost mootori koodid:
JQMA, JQMB, JTMA, IQJA, JQDA, JQDB, JTDA, JTDB, IQDA, IQDB, PNDA, XTDA, MUDA, JTJA, JTWA, JTWB, JTBA, JTBB, KGBA, JQGA.

Komplekti osad ja nende funktsioonid

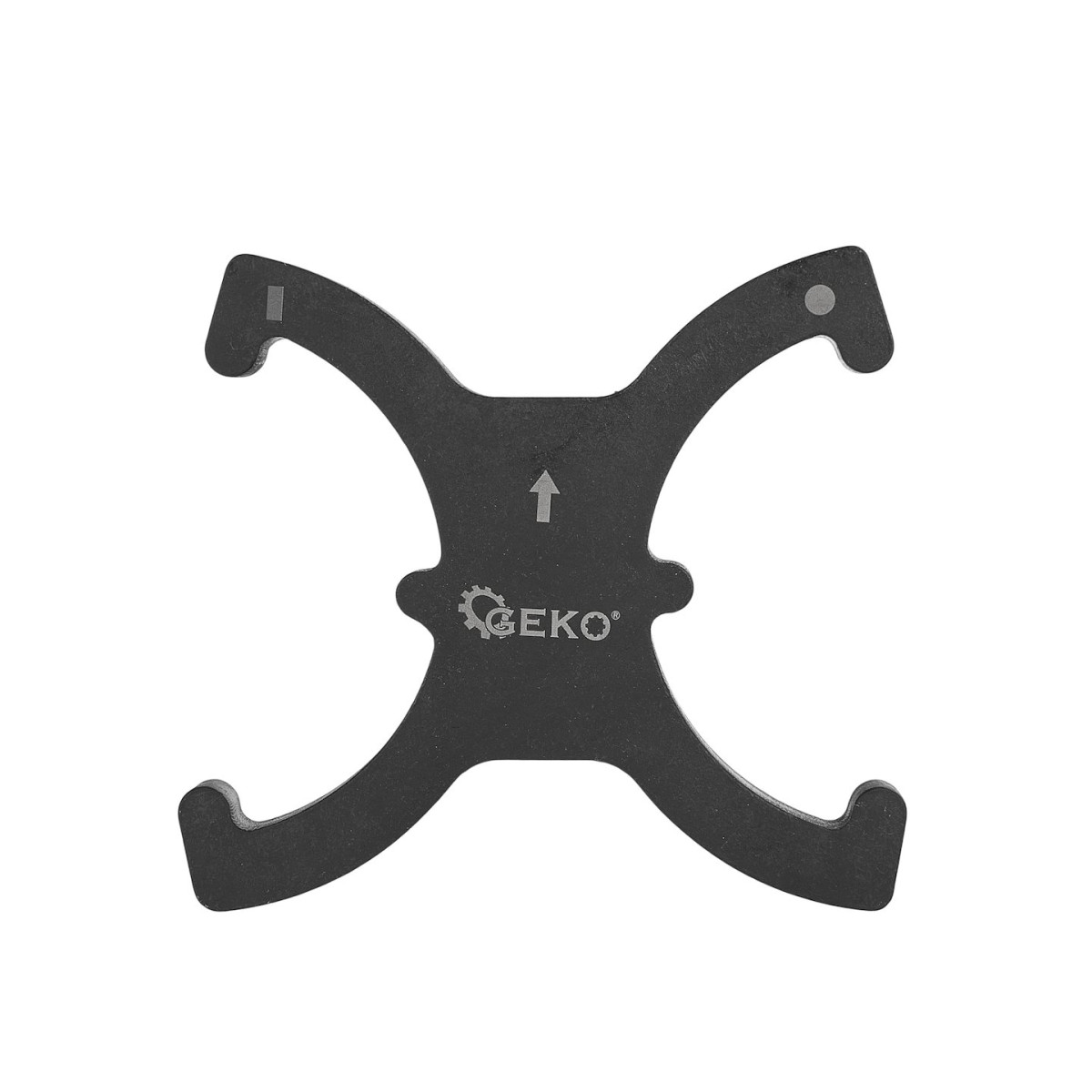

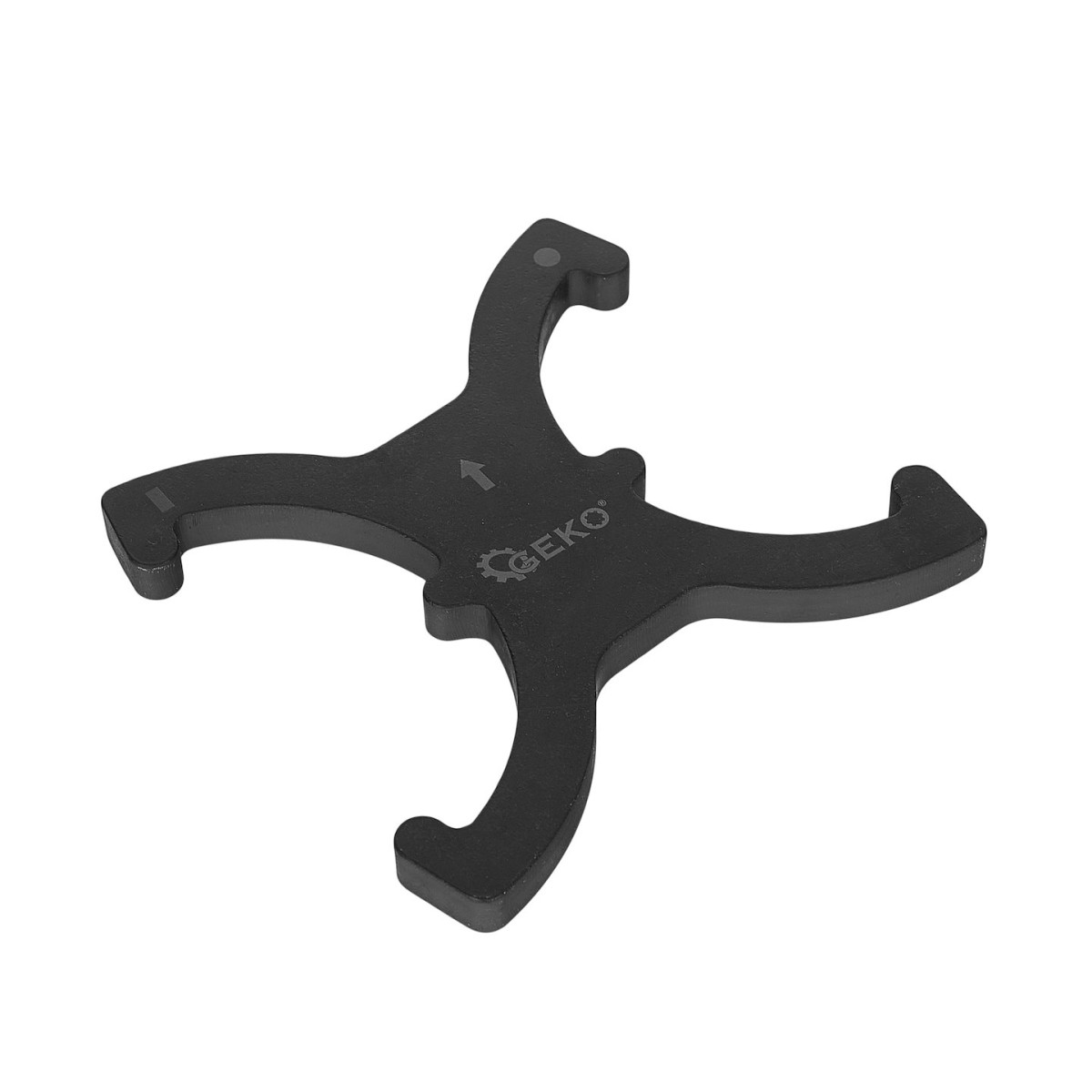

VCT-muutfaasirataste seadistustööriist

Selle abil saab seada VCT-süsteemi nukkvõllide hammasrattad nõutud asendisse.

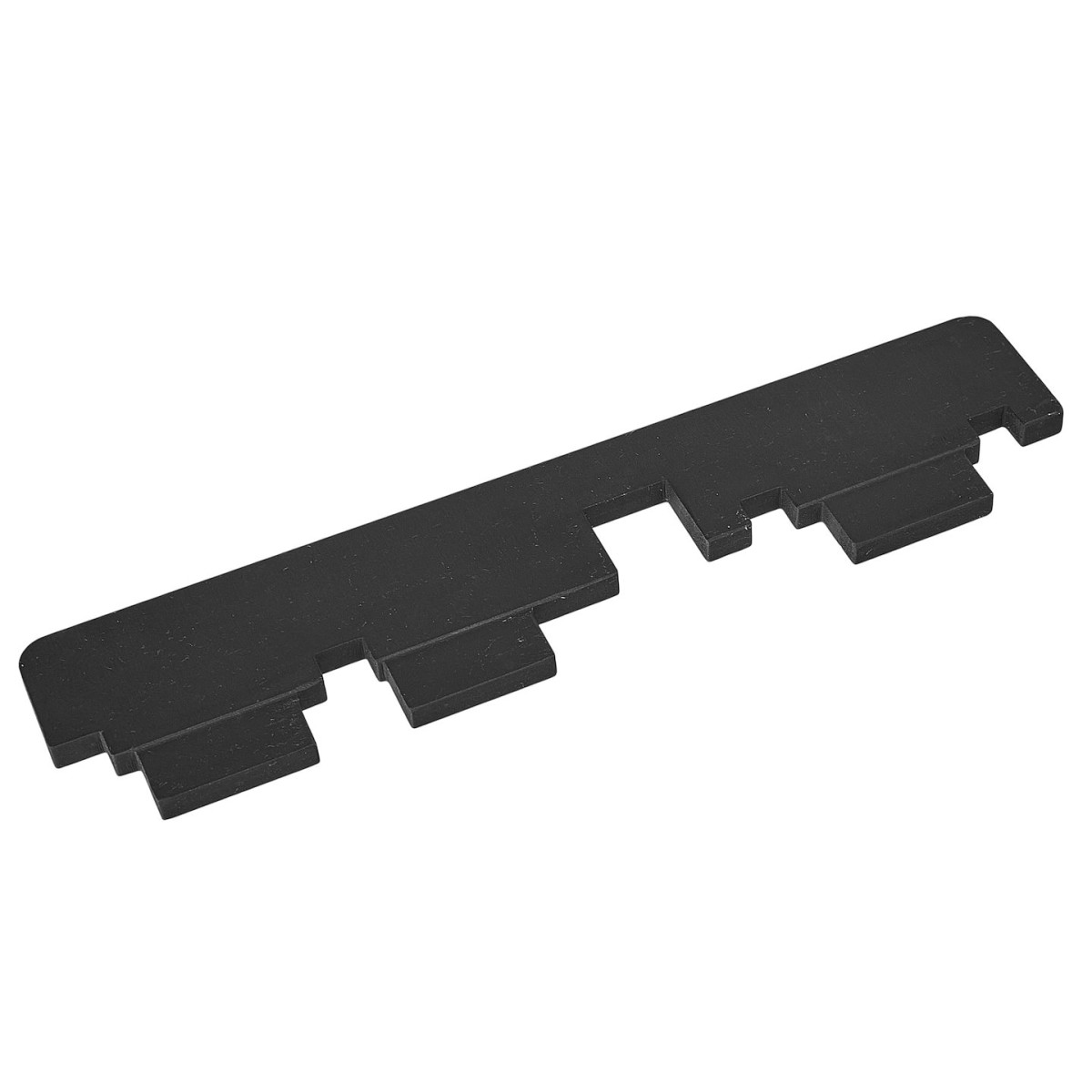

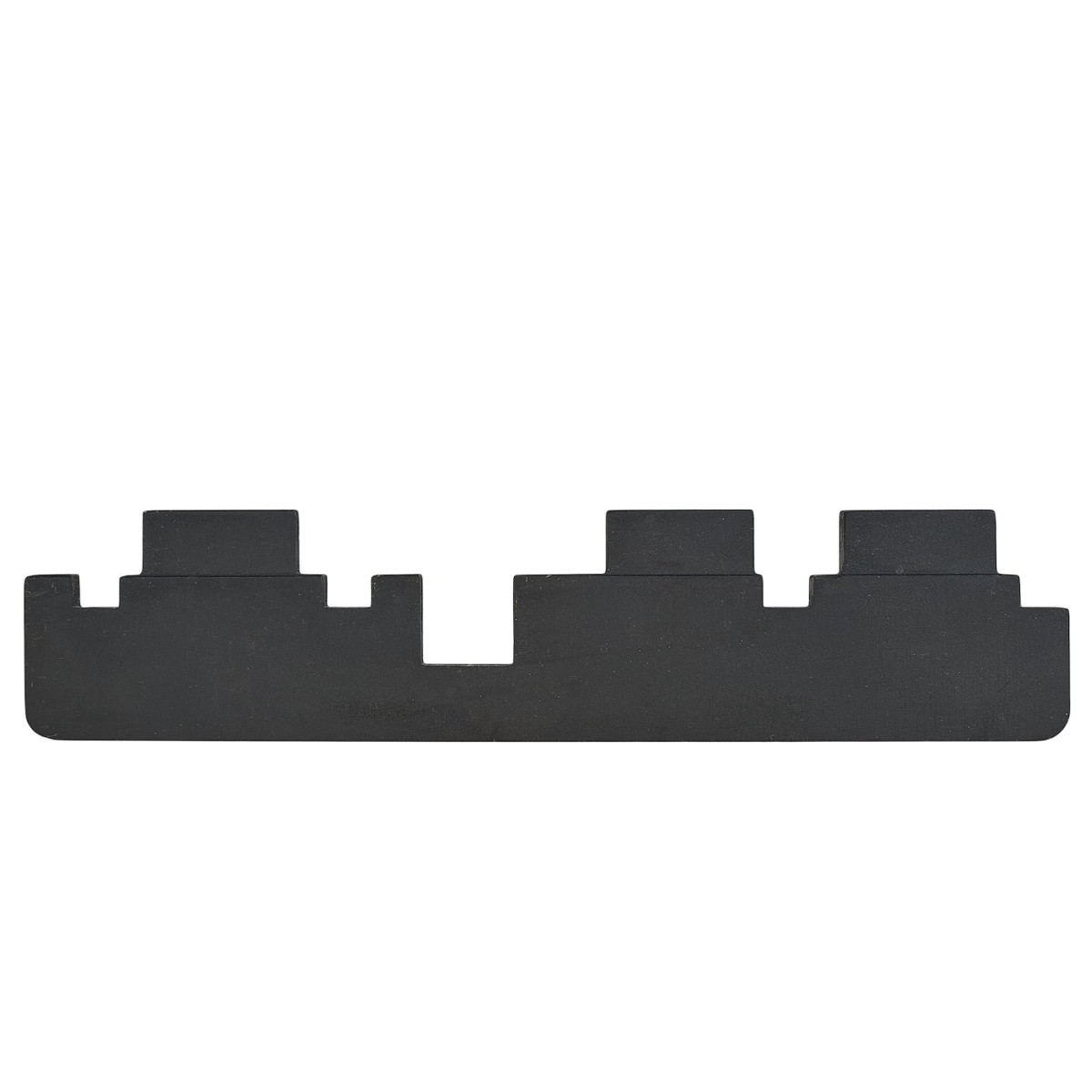

Nukkvõllide seadistuslatt

Pika musta profiillati täpselt kujundatud sälgud sobituvad nukkvõllidega ja võimaldavad seada nukkvõllid klapiajastuse reguleerimiseks vajalikku asendisse.

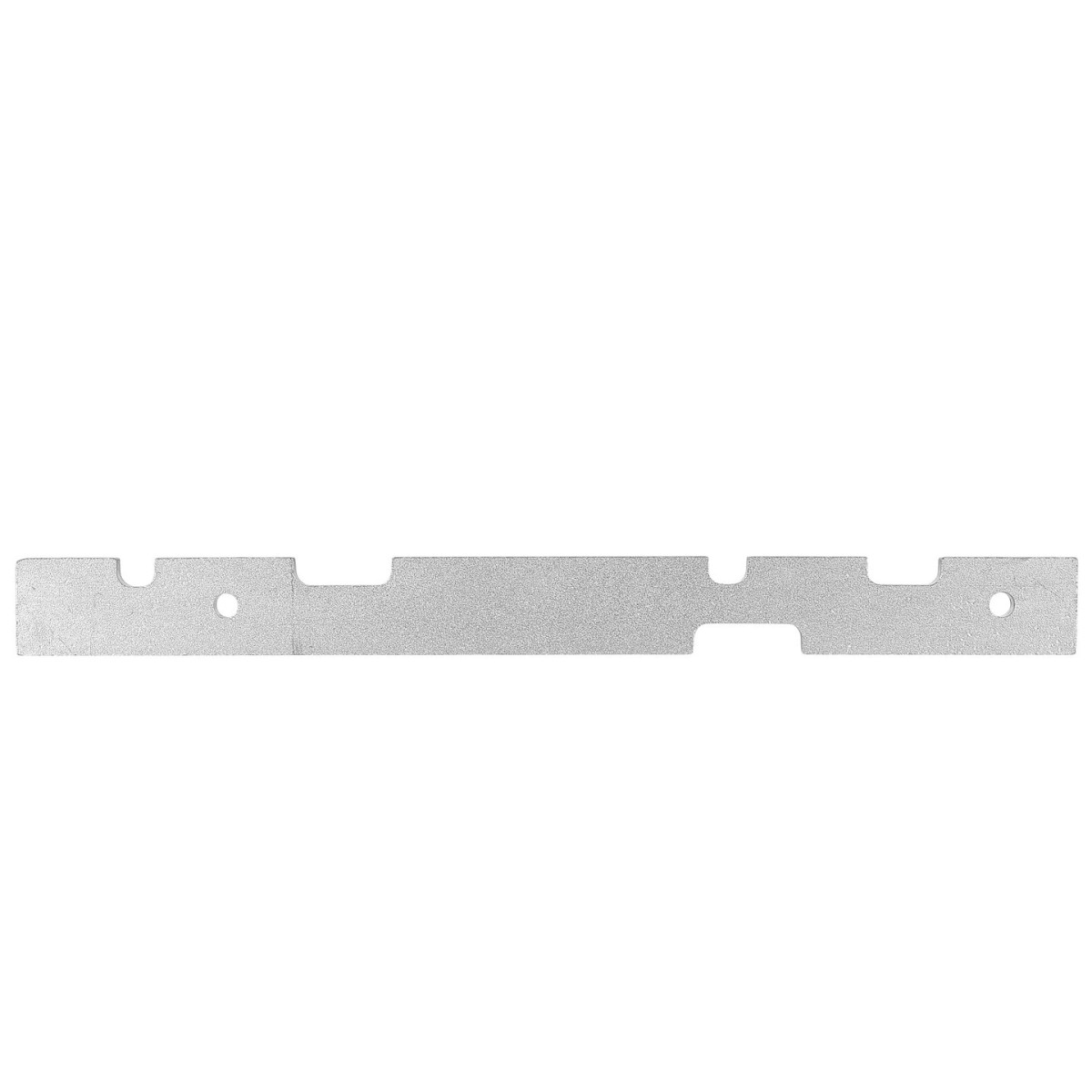

Nukkvõllide seadistusplaat

Pikk hõbedane plaat iseloomulike sälkudega. See on teine nukkvõllide asendi fikseerimise tööriist, mida kasutatakse teatud mootorivariantidel.

Väntvõlli rihmaratta seadistustööriist

Selle abil saab paigutada väntvõlli vibratsioonisummutiga rihmaratta õigesse asendisse.

Väntvõlli fikseerimistihvt

Üks mustadest keermestatud tihvtidest. Mootori vastavasse punkti keeratuna fikseerib see väntvõlli nõutud hooldusasendisse ja aitab vältida selle asendi muutumist ajastuse seadistamise ajal.

Lukustus- ja fikseerimistihvt

Teist musta tihvti kasutatakse ajastussüsteemi osade fikseerimiseks kindlasse hooldusasendisse.

Väntvõlli ülemise surnud seisu (ÜSS) fikseerimistihvt

Hõbedane silindriline, rihveldatud haardeosaga tihvt on mõeldud väntvõlli asendi fikseerimiseks ÜSS-is.

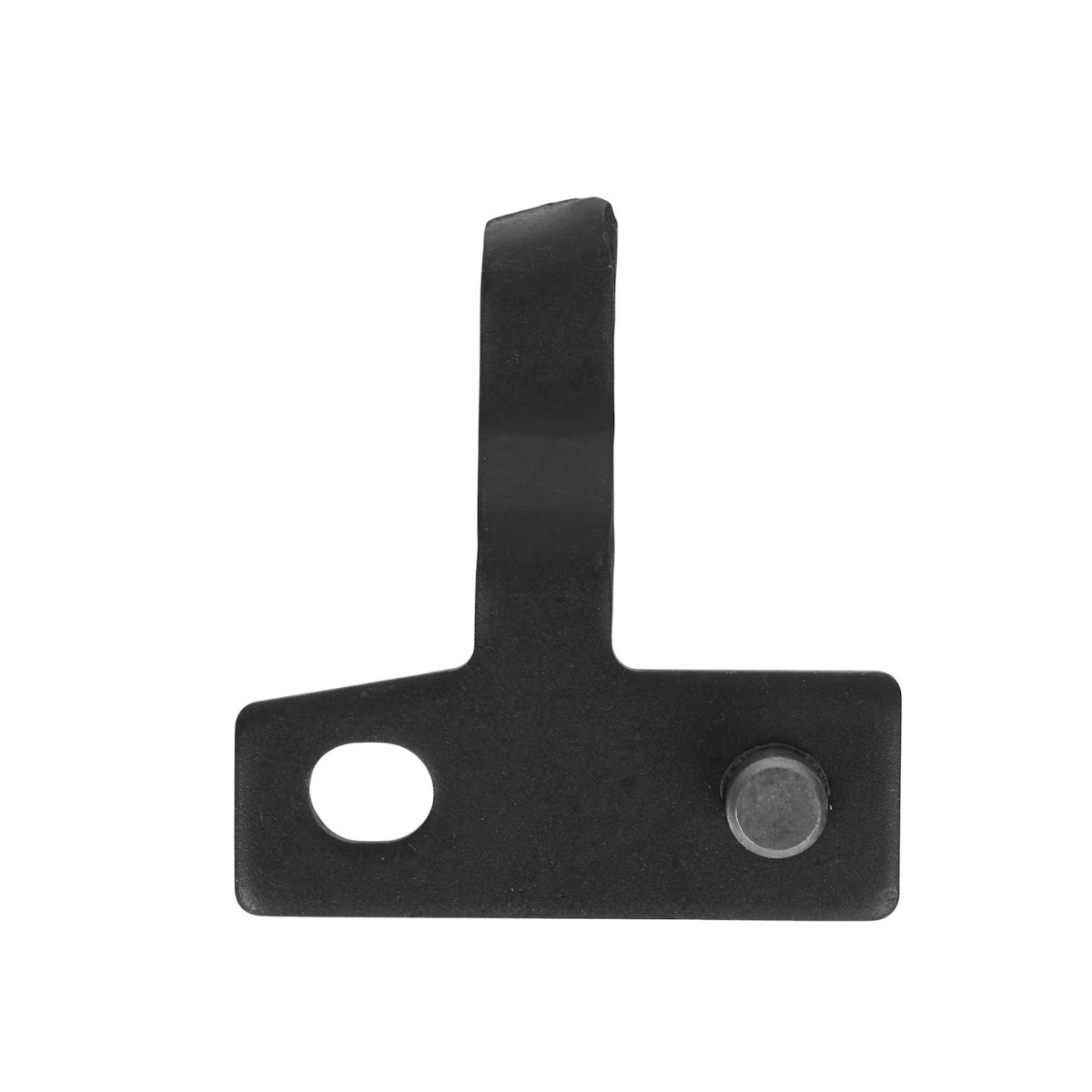

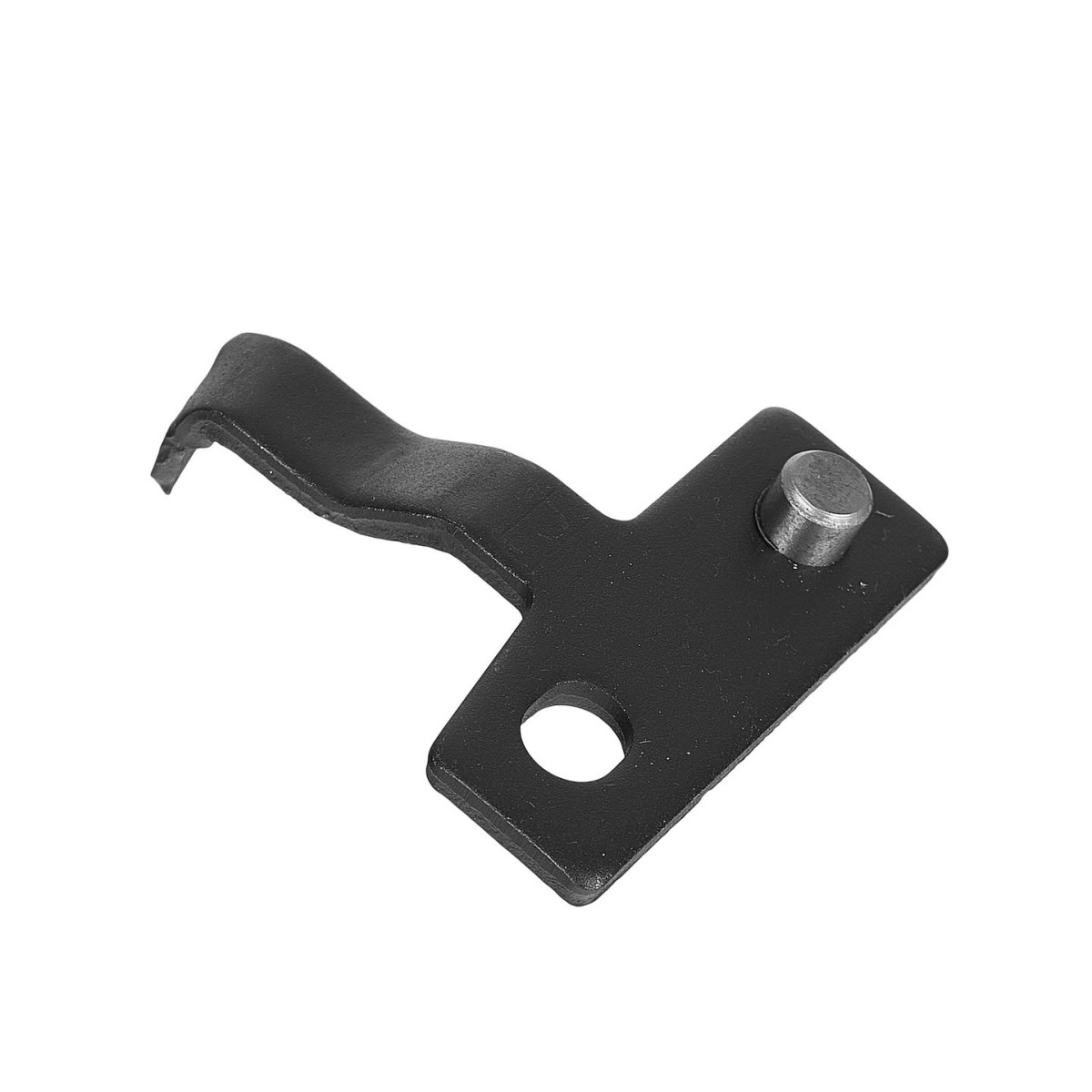

Pinguti lukustustihvt

Väike painutatud traadist detail aitab hoida pingutusmehhanismi hammasrihma hooldamise ajal õiges asendis.

Hooratta lukusti / tihvt

Selle tööriistaga fikseeritakse hooratas, et stabiliseerida väntmehhanismi asend ajastusega seotud tööde ajal.

Milleks on ajastuse lukustuskomplekti vaja?

Ti-VCT ja EcoBoost mootorites on väntvõlli ja nukkvõllide vastastikuse asendi täpne seadistamine hammasrihma vahetamisel või ajastussüsteemi osade eemaldamisel väga oluline. Komplekt võimaldab fikseerida osad hooldusprotseduuris ettenähtud asenditesse ja vähendada klapiajastuse vale seadistamise ohtu.
