Ajastuse lukustuskomplekt BMW N20 N26 1.6/2.0 Turbo

BMW N20 ja N26 mootori ajastuse lukustuskomplekt

BMW N20 ja N26 bensiinimootoritele mõeldud ajastuse lukustuskomplekt sobib BMW TwinPower Turbo mootorite professionaalseks hoolduseks. Komplekt võimaldab nukkvõllid, VANOS-süsteemi ja väntvõlli täpselt paika seada ning ajastuse reguleerimise ajal ajamiketti õigesti eelpingutada.

Komplekt on abiks ajamiketi vahetamisel, nukkvõllide eemaldamisel ja paigaldamisel, silindripeaga seotud töödel ning VANOS-süsteemi hooldamisel. Mootorile sobivad tööriistad aitavad hoida selle osi õiges asendis ja vähendavad ajastuse valesti seadistamise ohtu.

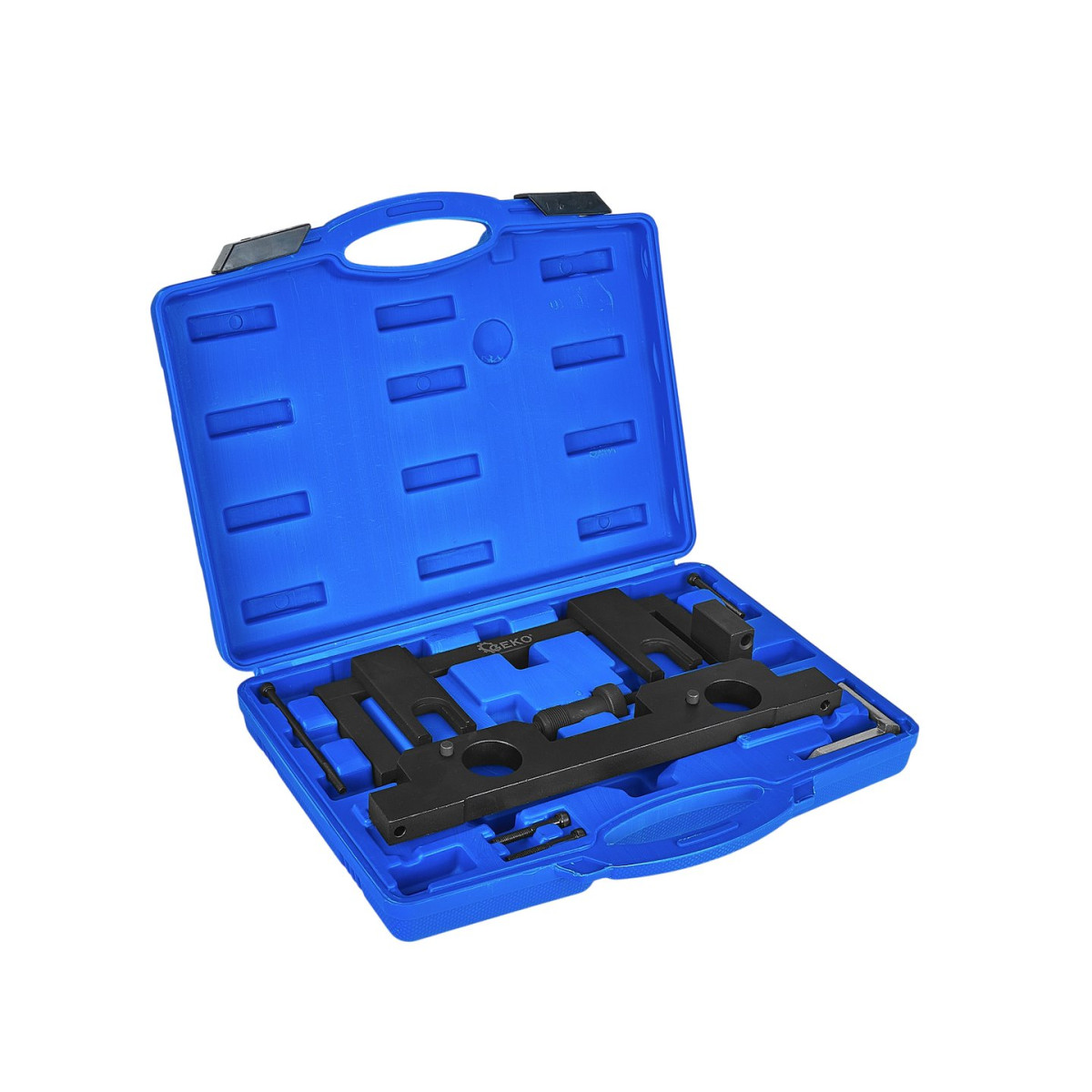

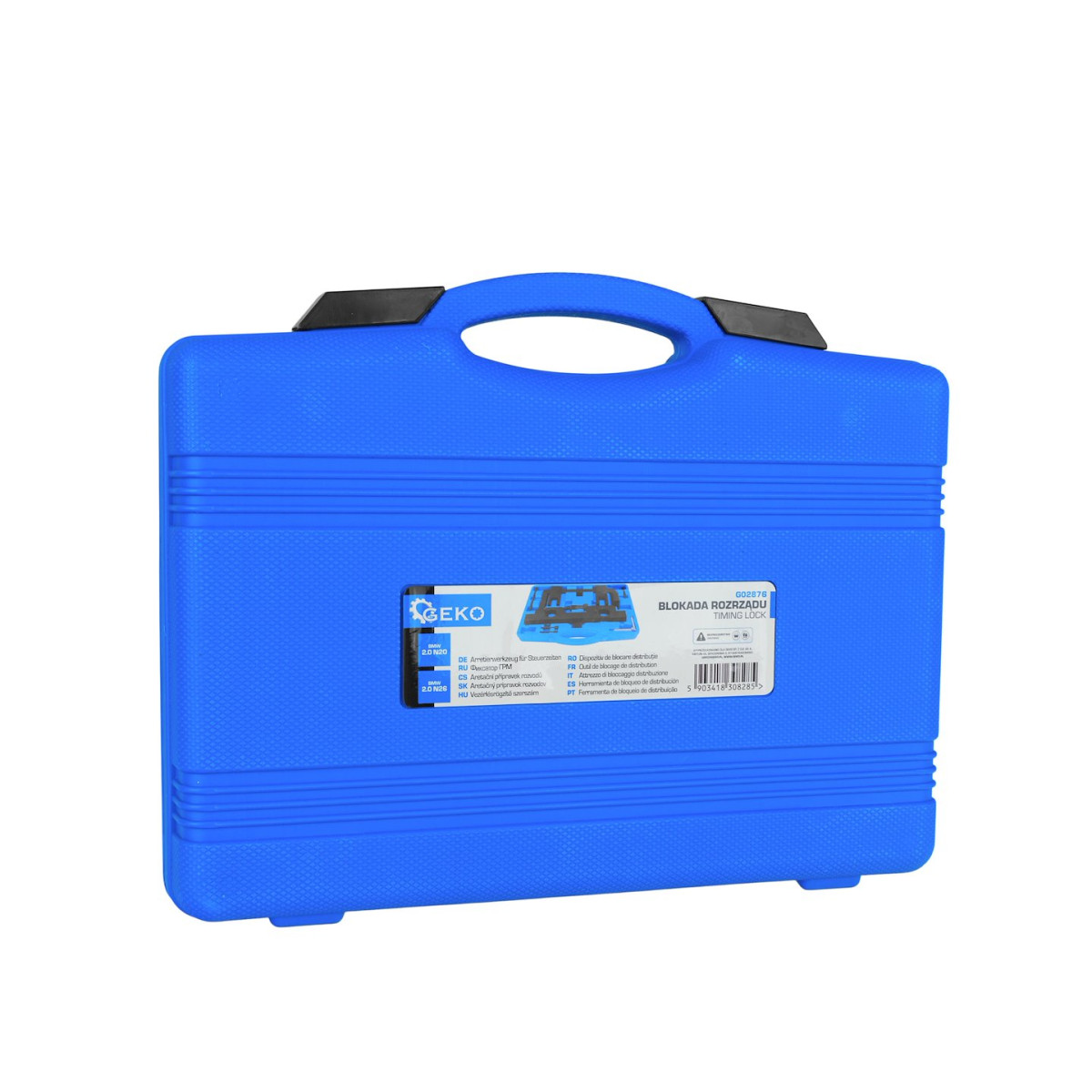

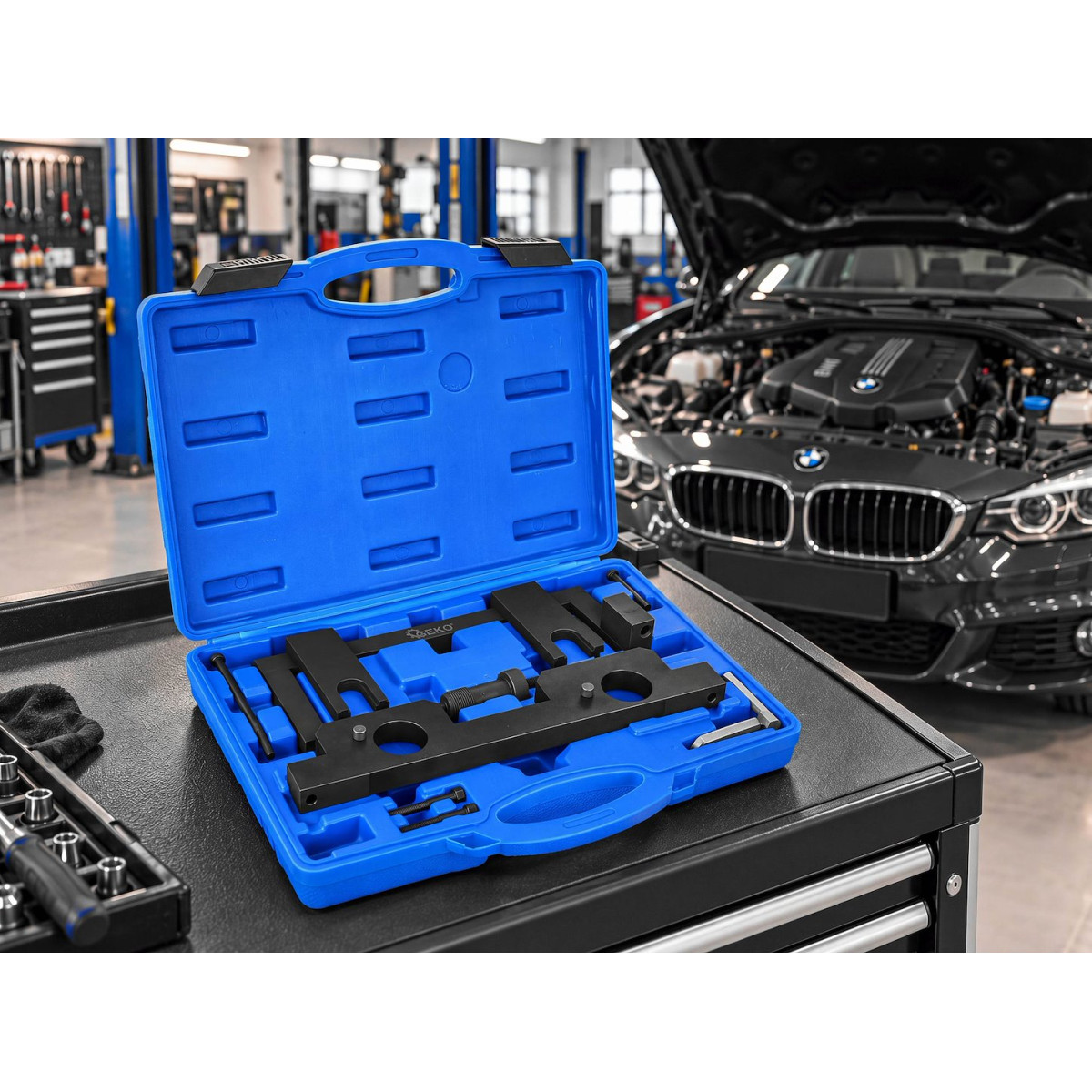

Komplekt tarnitakse vormitud plastkohvris, mis kaitseb tööriistu ja hõlbustab nende hoiustamist töökojas.

Tehnilised andmed

• Eesmärk: ajastuse seadistamine ja lukustamine
• Mootorid: BMW N20 / N26
• Kütus: bensiin
• Töömaht: 1.6 / 2.0 Turbo
• Muutuva klapiajastuse süsteem: VANOS
• Ajami tüüp: kett
• Kohver: vormitud plastist transpordikohver

Sobivus BMW mootoritele

Olenevalt turust ja konkreetsest mootoriversioonist sobib komplekt muu hulgas järgmistele mudelitele: BMW 1. seeria F20/F21, 2. seeria F22/F23, 3. seeria F30/F31/F34, 4. seeria F32/F33/F36, 5. seeria F10/F11, X1 E84, X3 F25, X4 F26, X5 F15 ja Z4 E89.

Näiteks sobib see järgmistele versioonidele: 125i, 220i, 228i, 320i, 328i, 420i, 428i, 520i, 528i, X1 20i/28i, X3 20i/28i ja Z4 20i/28i.

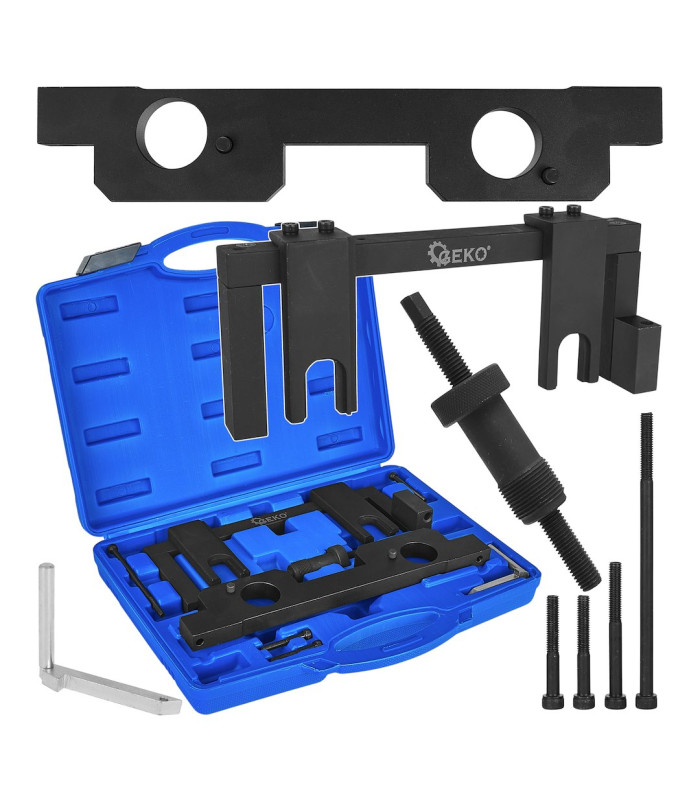

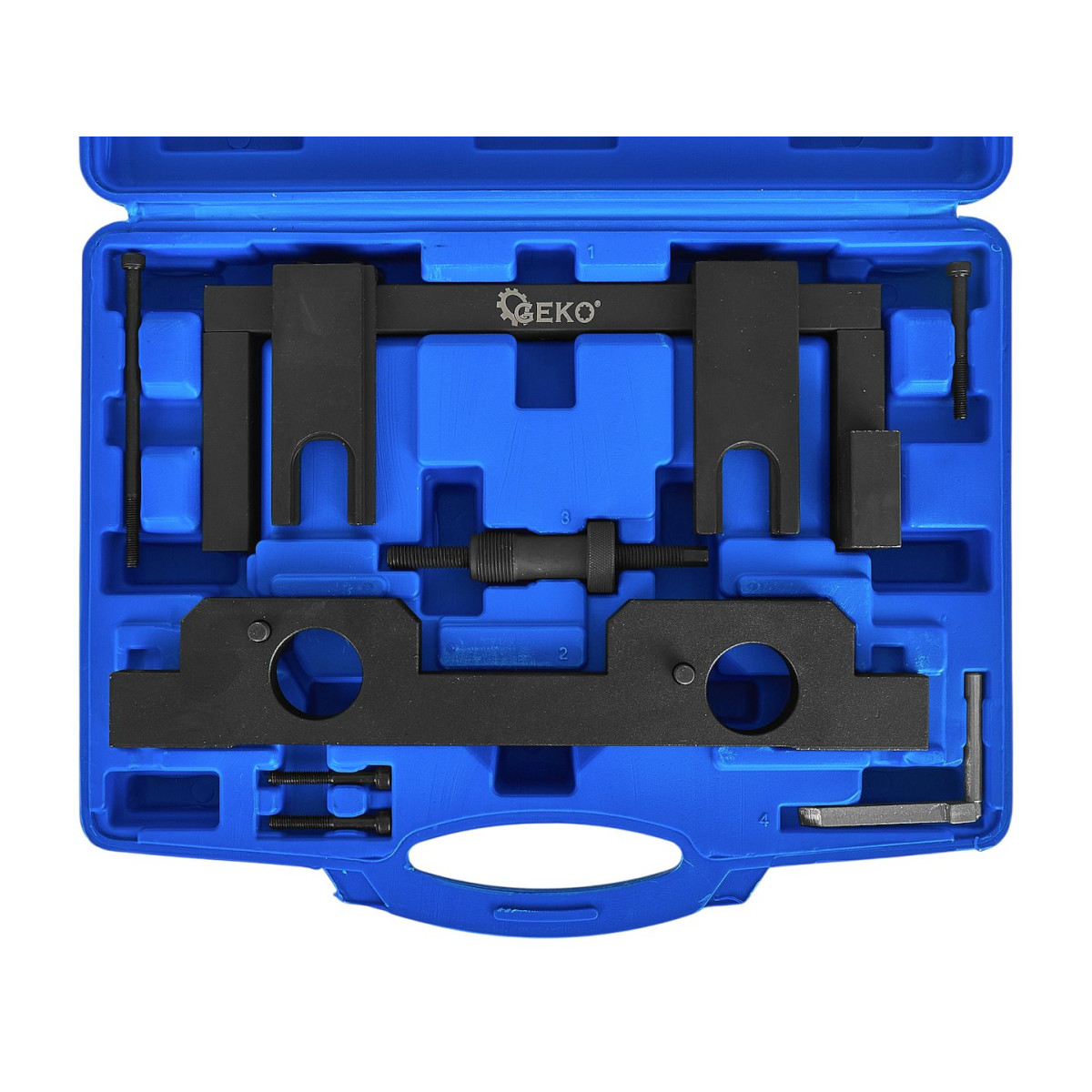

Komplekti osad ja nende funktsioonid

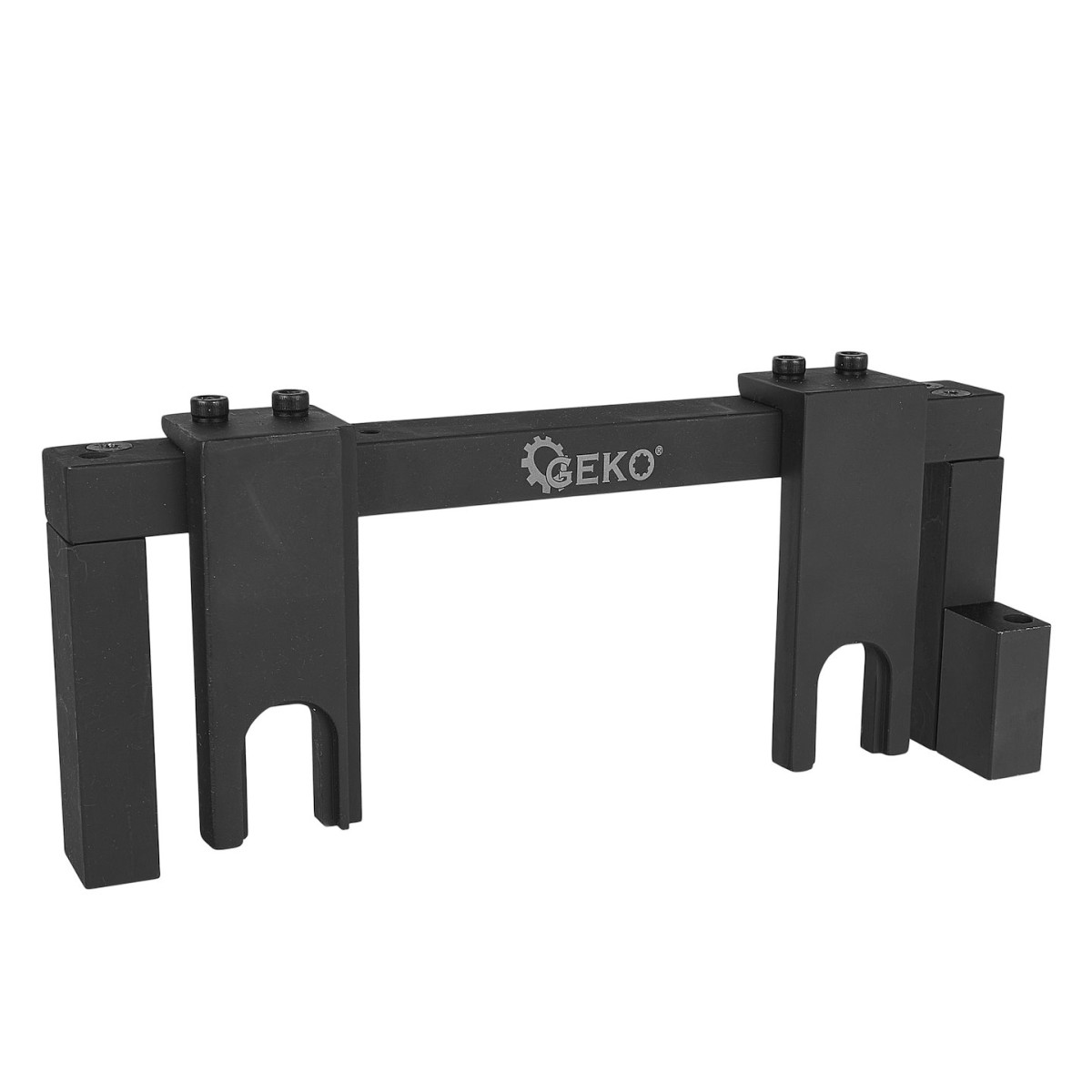

Nukkvõllide seadistussild

Tööriist võimaldab nukkvõllid ajastuse seadistamise ajal täpselt paika seada ja ülemise surnud seisu (ÜSS) asendis fikseerida.

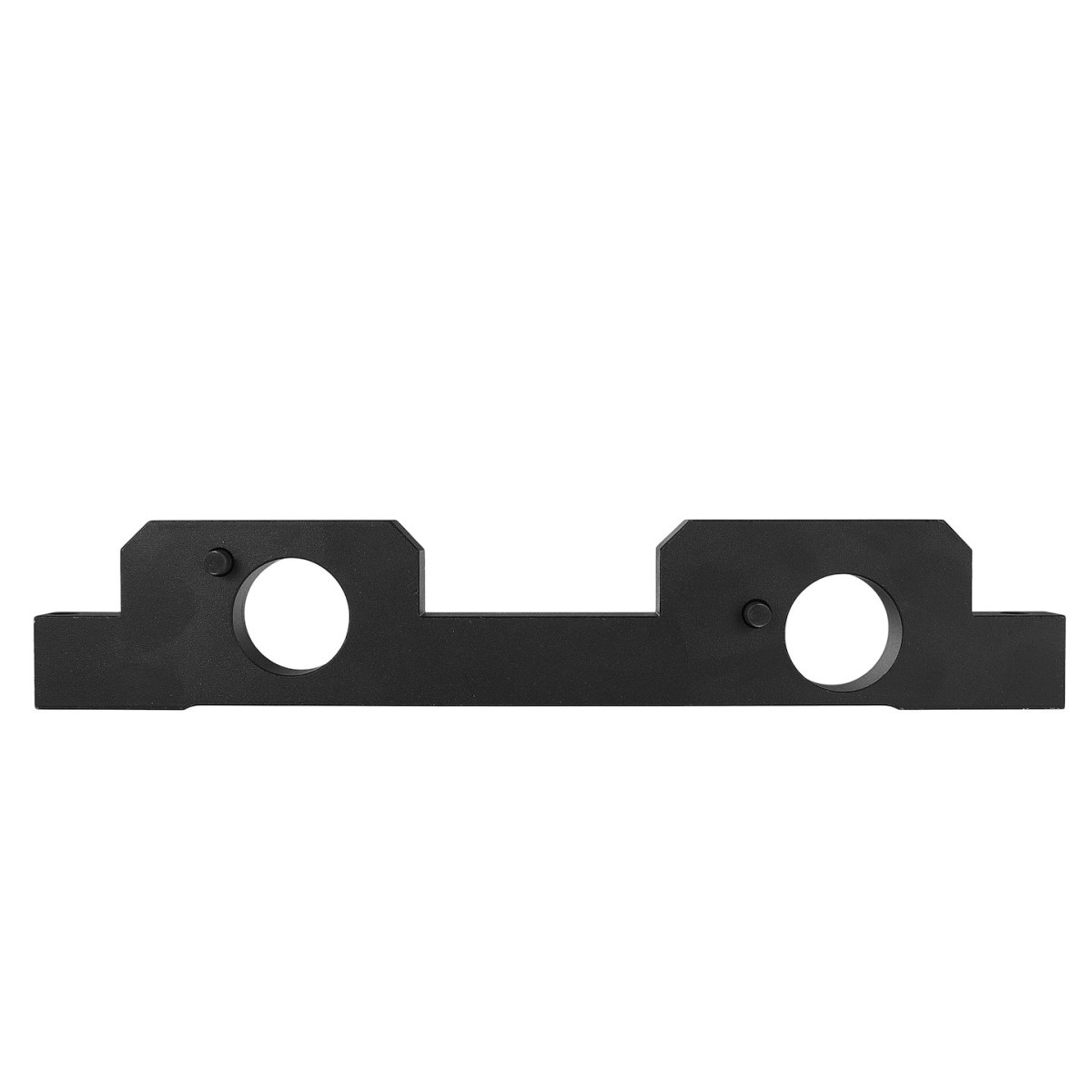

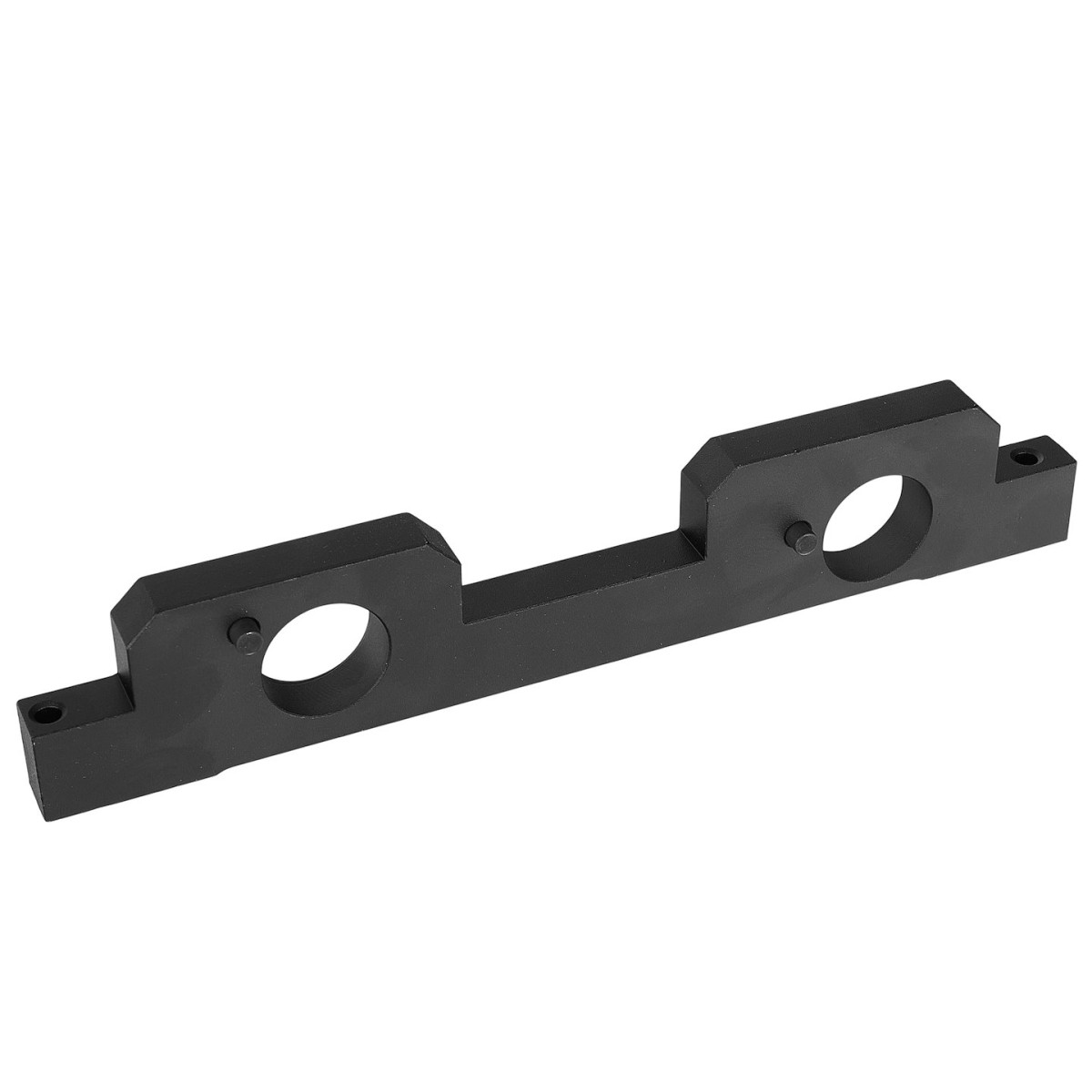

VANOS-süsteemi seadistusplaat

Pikk lame plaat kahe suure avaga aitab seada VANOS-süsteemi hammasrattad või andurid nukkvõllide suhtes õigesse asendisse.

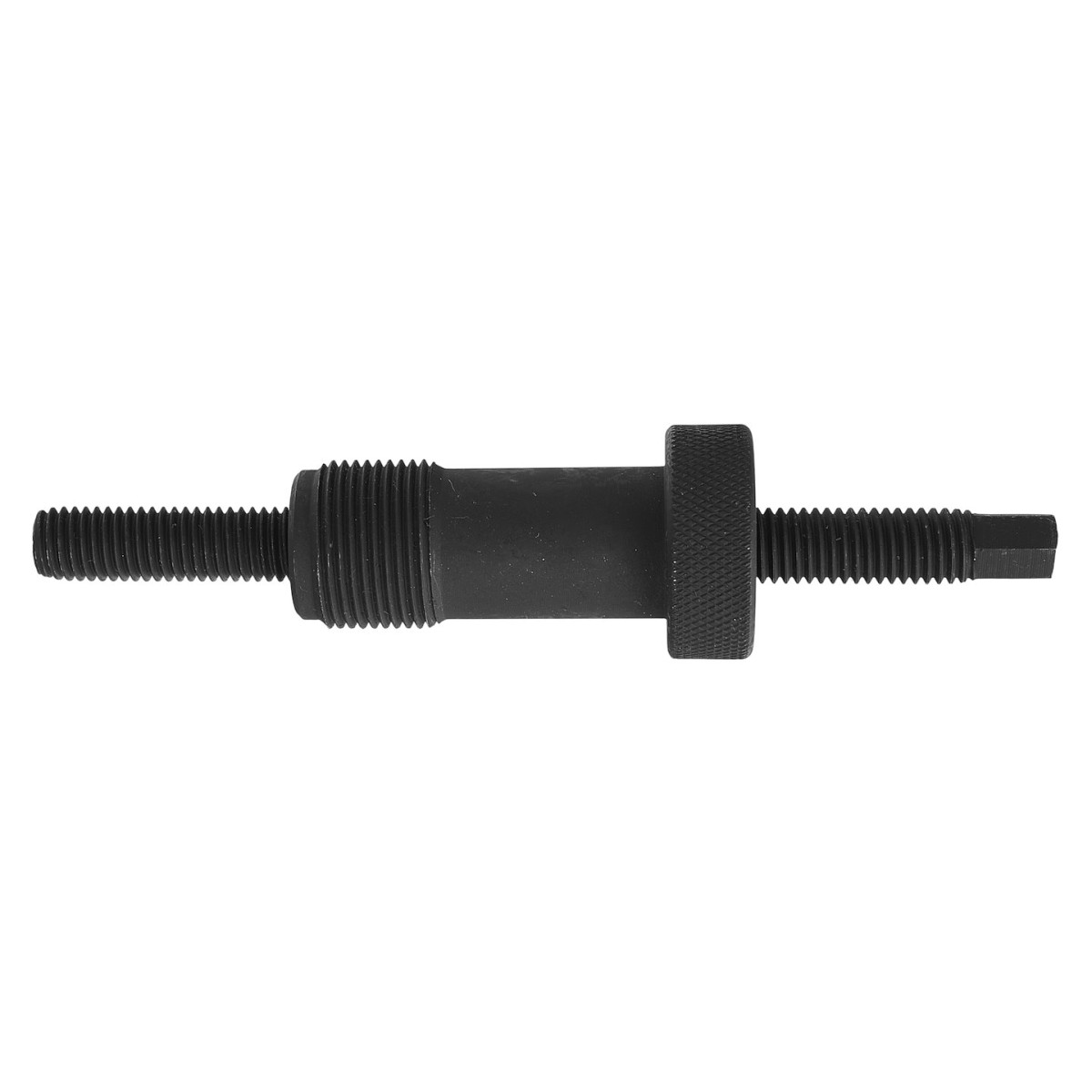

Ajamiketi eelpingutamise tööriist

Keermestatud tööriist koos rihveldatud rõngaga paigaldatakse pinguti asemele. See võimaldab ajastuse seadistamise ajal saavutada ajamiketi vajaliku eelpingutuse.

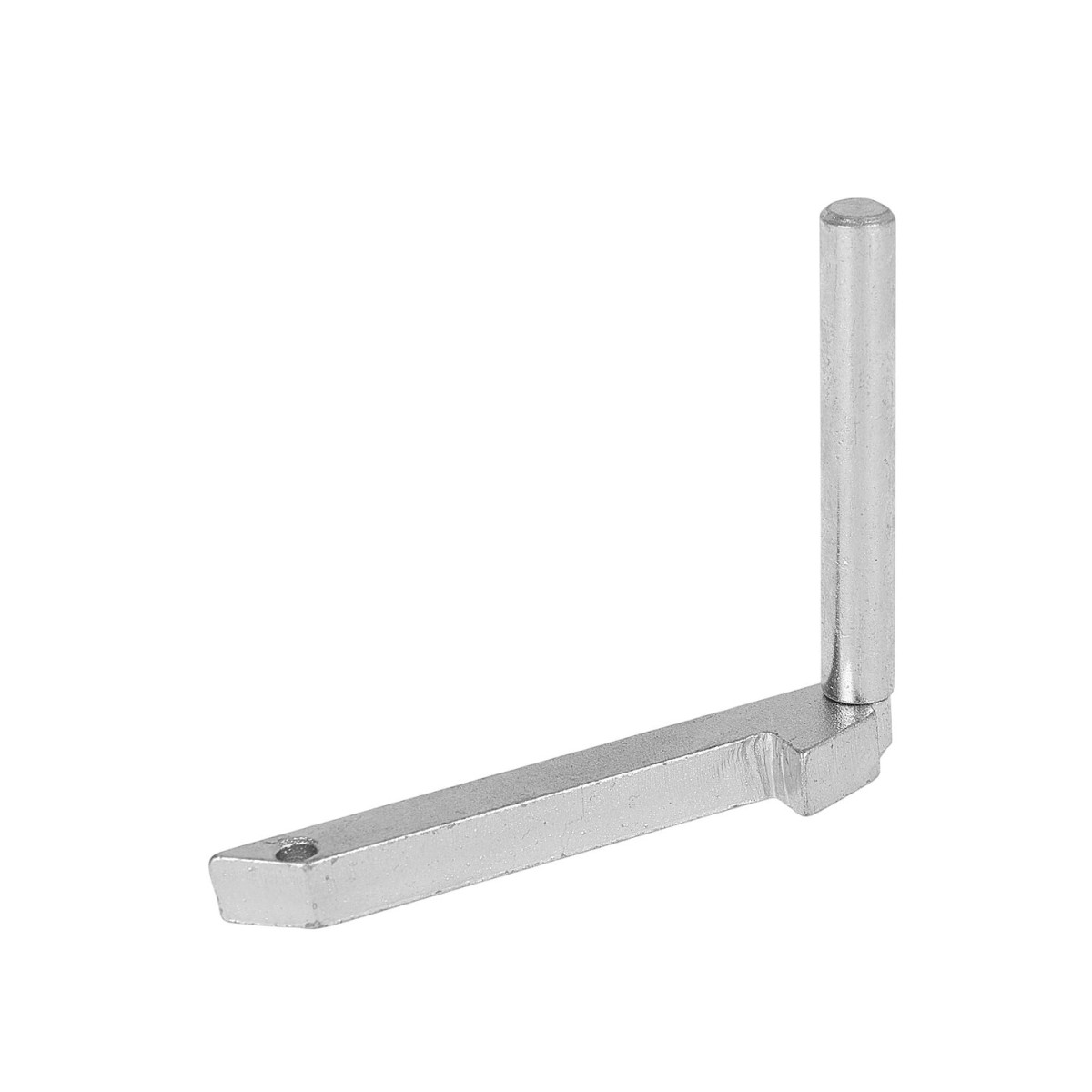

Hooratta ja väntvõlli lukustustihvt

L-kujuline hõbedane tööriist aitab fikseerida väntvõlli ülemisse surnud seisu, lukustades hooratta.

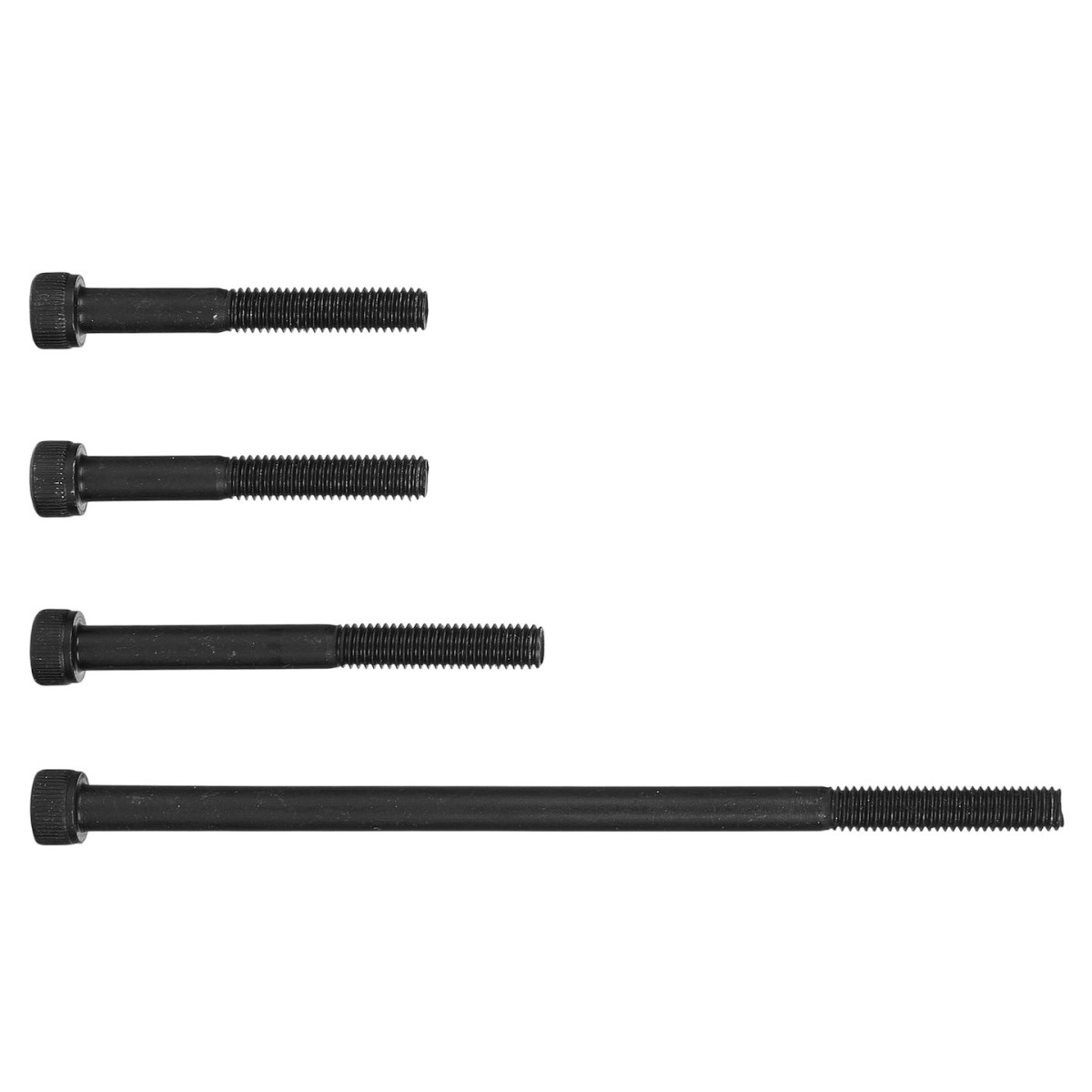

Kinnitusdetailid

Komplektis olevad kinnituskruvid võimaldavad tööriista silindripeale õigesti paigaldada.
